Průmyslový vodoměr WOLTEX M, Itron, pro studenou vodu, DN 250, Q3 = 1000 m3/h, 450 mm, R40, 50° C, PN 16

Kód: I.WE250OG450_01P2
Značka: Itron
79 714,80 Kč / ks 65 880 Kč bez DPH
5-10 dní

Průmyslový vodoměr WOLTEX M, Itron, pro studenou vodu, DN 250, Q3 = 1000 m3/h, 450 mm, R40, 50° C, PN 16

Detailní informace

Detailní popis produktu

Průmyslový vodoměr WOLTEX M, Itron, pro studenou vodu, DN 250, Q3 = 1000 m3/h, 450 mm, R40, 50° C, PN 16

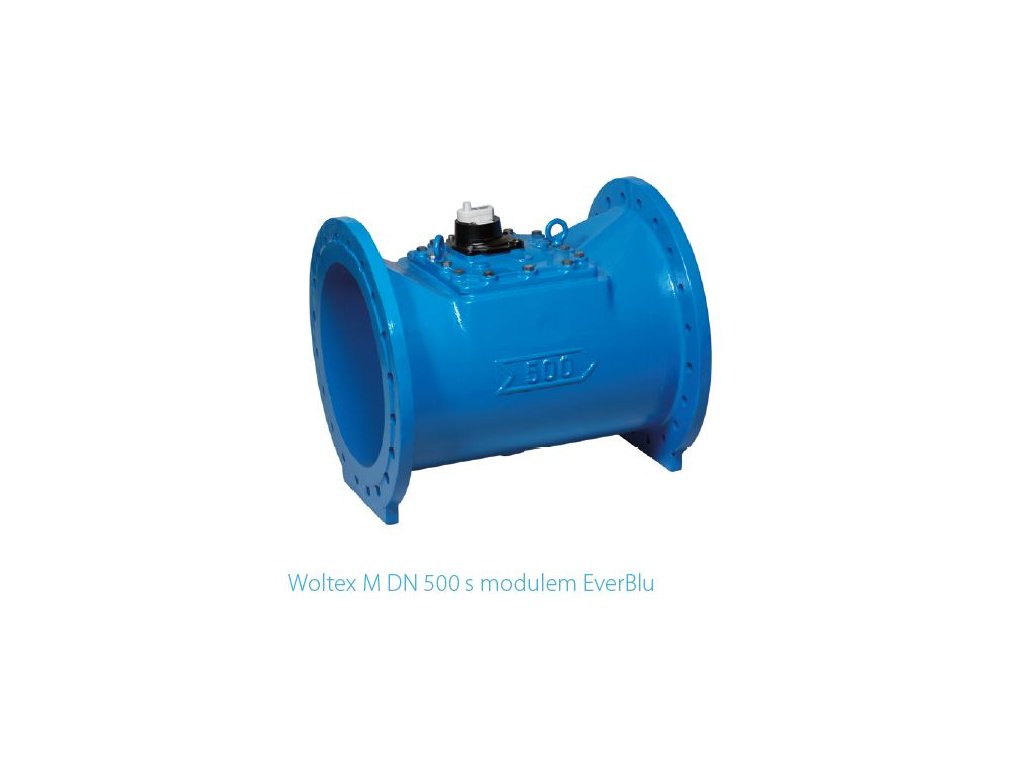

Horizontální Woltmanův průmyslový vodoměr s rozšířeným měřícím rozsahem.

Woltex M je horizontální šroubový průmyslový vodoměr v dimenzích DN 50 až DN 500. Je určen pro všechny aplikace
související zejména s distribucí vody, kde se požaduje vysoká spolehlivost a rozsah přesnosti.

VÝHODY průmyslového vodoměru

  • Hermeticky uzavřené počítadlo měděné pouzdro / minerální sklo)
  • Rozšířený rozsah měření
  • Vyměnitelný ověřený mechanismus
  • Předvybavení pro komunikaci Cyble

Schválený rozšířený rozsah

Schválení typu EEC/ISO s proměnným Qn zajišťuje velký dynamický rozsah 107:1(Qmin:Qmax) místo standardního 66:1 pro vodoměry ve třídě přesnosti „B“. Takové provedení zajišťuje přesný a spolehlivý sběr dat ve velkém rozsahu průtoků, typickém pro aplikace v distribučních sítích. Pomocí komunikačních modulů typu Cyble pak mohou být monitorovány úniky i špičkové průtoky a generována další data.

Životnost a odolnost při vysokých průtocích

Rozšířené schválení typu je výsledkem dlouholetých zkušeností od patentované hydrodynamické rovnováhy až po použití vysoce kvalitních materiálů.

Snadná instalace, odečet a údržba

Woltex M, průmyslový vodoměr se vyrábí v různých alternativách stavebních délek a přírub tak, aby se minimalizovaly náklady na instalaci. Schválený systém výměnného mechanismu pak umožňuje i snadnou údržbu na místě bez nutnosti metrologického ověření celého vodoměru. Vodoměr se snadno odečítá a to i v obtížných podmínkách /např. zatopené šachty/ což je dáno konstrukcí počítadla, které je otáčivé a je hermeticky uzavřeno (měděné pouzdro/minerální sklo).

Komunikační prostředky

Woltex je předvybaven pro instalaci všech typů komunikačních rozhraní Itron, využívajících technologii Cyble (pulsní výstup, MBUS, radio).WATER

PRINCIP

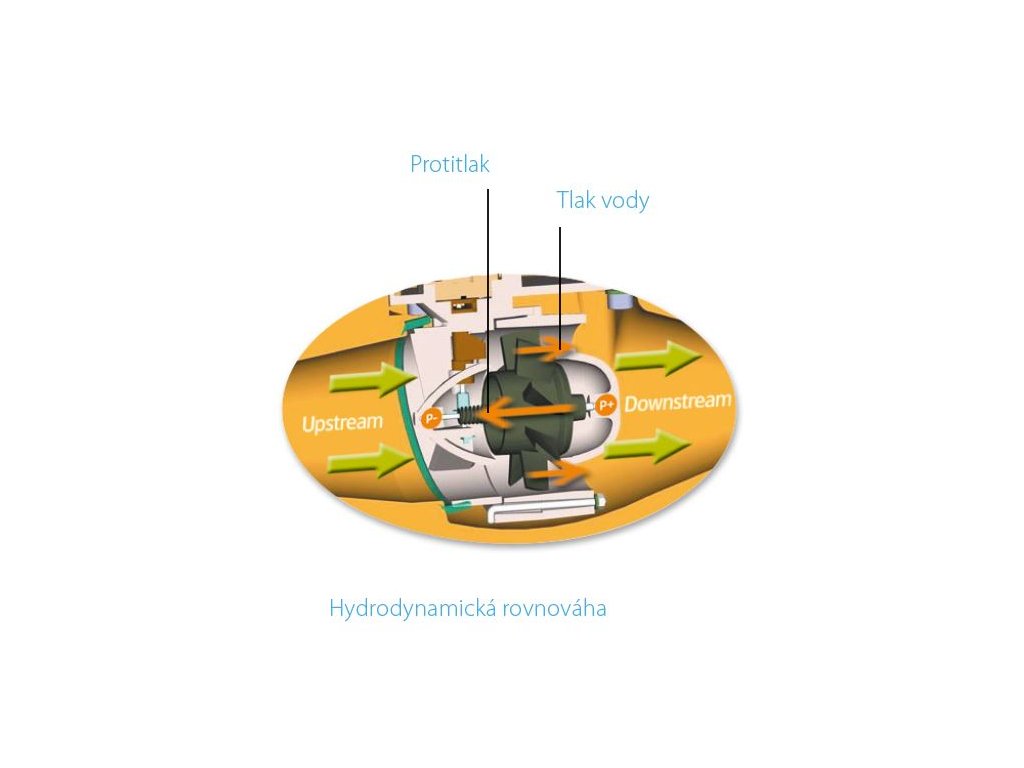

Protékající voda dopadá na lopatky turbiny s vodorovnou osou. Speciální tvar lopatek vyrovnává hydraulický tlak působící na turbinu a snižuje zatížení ložisek 1 . Tento princip hydraulické rovnováhy byl u průmyslového vodoměru Woltex patentován již v r. 1985, ale jeho význam se uplatňuje i u poslední generace těchto vodoměrů. Výsledkem je jeho schopnost zvládat měření vysokých průtoků bez vlivu na přesnost měření malých průtoků. Tato vlastnost umožnila typově schválit Woltex dle standardů EEC/ISO s vyšším rozsahem při proměnném Qn. Otáčky turbíny jsou přenášeny převodovým mechanizmem na magnetickou spojku počítadla 2 . Litinové tělo je chráněno proti korozi ochranným epoxidovým nátěrem .Hermeticky uzavřené počítadlo v provedení měděné pouzdro / minerální sklo 3 zaručuje jeho dobrou odečítatelnost a integritu i v nejtěžších provozních podmínkách (zatopené šachty, pokusy o mechanické poškození, atd.).

 pr%C5%AFmyslov%C3%BD%20vodom%C4%9Br%20woltex%2C%20itron%2C%20tzb%20technika%2C%20%C5%99ezprůmyslový vodoměr woltex, itron, tzb technika, hydrodynamická rovnováha

KOMUNIKACE

Woltex, průmyslový vodoměr je dodáván s předvybavením pro komunikační moduly typu Cyble. Počítadlo vodoměrů Woltex je předvybaveno pro montáž komunikačních modulů Cyble dodávaných v těchto alternativách:

  • CYBLE NF - pulsní výstup s kompenzací zpětného toku
  • CYBLE VF - dva pulsní výstupy + směr toku vody
  • CYBLE MBUS - datová komunikace v MBus protokolu
  • AnyQuest CYBLE - radiová komunikace v pásmu 433 MHz

Tyto komunikační moduly umožňují integraci vodoměrů Itron do všech typů odečtových a monitorovacích systémů. Itron poskytuje uživatelům komplexní hardwarové a softwarové řešení na bázi mobilních odečtových systémů, systémů s pevnou sítí nebo GSM přenosů dat.

Přednosti technologie Cyble

  • Vodoměr je připraven pro integraci do odečtových systému bez dalších investic
  • Standardní komunikační výstup všech vodoměrů Itron
  • Zaručená shoda dálkového odečtu s počítadlem vodoměru
  • Kompenzace zpětných toků díky rozlišení směru proudění vody
  • Elektronický princip, spolehlivý, přesný, nezávislý na době provozu
  • Nemagnetický princip - nelze ovlivnit vnějším magnetickým polem

SCHVÁLENÝ ROZSAH S PROMĚNNÝM QN

pr%C5%AFmyslov%C3%BD%20vodom%C4%9Br%20woltex%2C%20itron%2C%20tzb%20technika%2C%20schv%C3%A1len%C3%BD%20rozsah%20s%20prom%C4%9Bnn%C3%BDm%20qn

METROLOGICKÉ PARAMETRY

Typické parametry - jmenovitá světlost (DN)

pr%C5%AFmyslov%C3%BD%20vodom%C4%9Br%20woltex%2C%20itron%2C%20tzb%20technika%2C%20typick%C3%A9%20parametry

EEC schválené parametry - jmenovitá světlost (DN)

pr%C5%AFmyslov%C3%BD%20vodom%C4%9Br%20woltex%2C%20itron%2C%20tzb%20technika%2C%20eec%20schv%C3%A1len%C3%A9%20parametry

TLAKOVÁ ZTRÁTA

průmyslový vodoměr woltex, itron, tzb technika, tlaková ztráta 1

pr%C5%AFmyslov%C3%BD%20vodom%C4%9Br%20woltex%2C%20itron%2C%20tzb%20technika%2C%20tlakov%C3%A1%20ztr%C3%A1ta%202

Rozměry - jmenovitá světlost (DN)





Požadavky na instalaci

  • Woltex M, průmyslový vodoměr může být instalován ve všech pozicích (EEC/ISO schválení)
  • Doporučuje se instalace filtru před vodoměrem jako ochrana před mechanickými nečistotami
  • Doporučuje se instalace usměrňovače proudu před vodoměrem k eliminaci vlivu turbulencí
    na funkci vodoměru a přesnost měření

Doplňkové parametry

Kategorie: Vodoměry DN 15 - DN 500
Hmotnost: 8.5 kg
DN (mm): 250
délka (mm): 450
teplota T (°): 50
průtok Q3 (m3/hod): 1000
teplota max. T (°C): 50
DN (světlost v mm): 250
stavební délka (mm): 450
Q1 - minimální průtok dle MID (m3/hod):
Q3 - trvalý průtok dle MID (m3/hod): 1000
Q4 - maximální průtok dle MID (m3/hod):
max. tlak MAP (bar): 16
vodorovná poloha instalace: ano
svislá poloha instalace: ano
schváleno dle MID: ano
parametr R: 40

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat články. Prosím přihlaste se nebo registrujte.

Nevyplňujte toto pole:

Společnost Itron Inc. Je vedoucí firmou v oblasti technologie energie a vodního průmyslu.  Naše společnost je vedoucím světovým dodavatelem inteligentního měření,  sběru dat  a obslužného softwaru. Bezmála 8. tisíc uživatelů spoléhá na naší technologii, která jim poskytuje lepší možnost přenosu a použití energie a vody. Naše produkty zahrnují měřiče elektřiny, plynu, vody a tepla, sběr dat a komunikační systémy, zahrnující AMR(Automatický odečet dat) a AMI(Pokročilý systém měření), řízení přenosu dat a komunikační software ; stejně tak i řízení projektů, instalace a konzultační servis.

Zdroj: www.itron.cz
