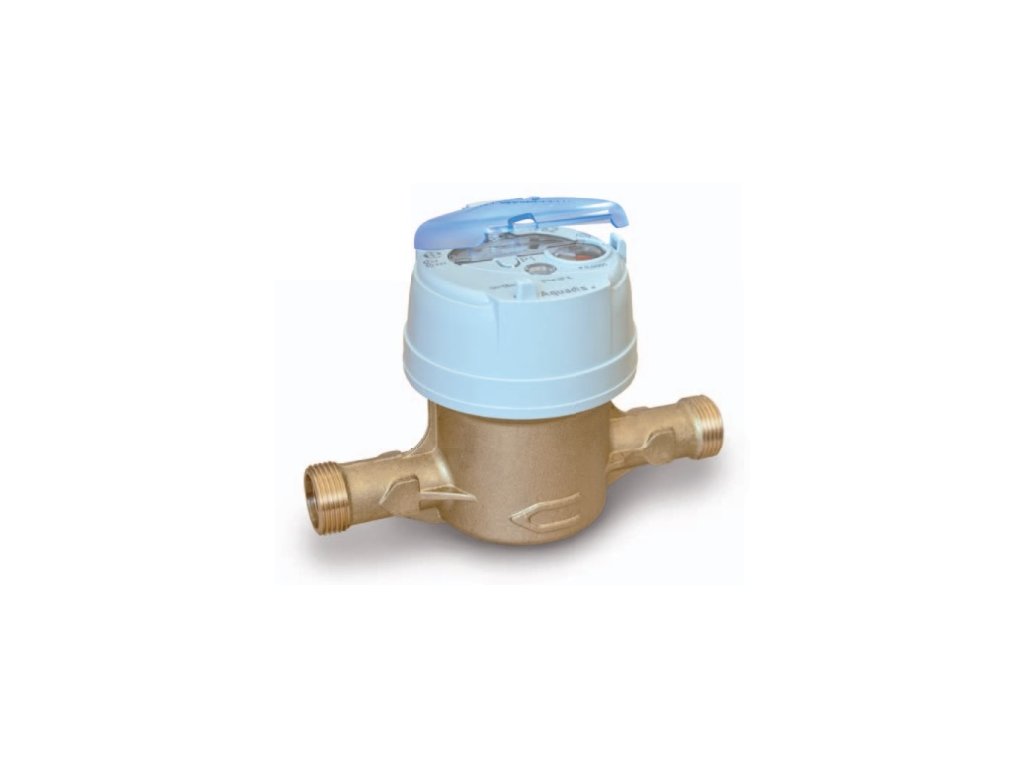

    Domovní vodoměr AQUADIS+ TVM, objemový suchoběžný vodoměr pro studenou vodu, Itron, DN 40, 300 mm, G 2", Q3 = 16 m3/h, R160, 30° C

    Kód: I.AQ40FM
    Značka: Itron
    1 domovni vodomer aquadis + TVM itron tzb technika
    12 080,64 Kč / ks 9 984 Kč bez DPH
    5-10 dní

    Domovní vodoměr AQUADIS+ TVM, objemový suchoběžný vodoměr pro studenou vodu, Itron, DN 40, 300 mm, G 2", Q3 = 16 m3/h, R160, 30° C

    Počítadlo s měděným pláštěm a minerálním sklem.

    Detailní informace

    Detailní popis produktu

    Domovní vodoměr AQUADIS+ TVM, objemový suchoběžný vodoměr pro studenou vodu, Itron, DN 40, 300 mm, G 2", Q3 = 16 m3/h, R160, 30° C

    Objemové vodoměry Aquadis+ jsou vysoce přesná měřidla určená zejména pro fakturační měření spotřeby pitné vody v obytných domech, administrativních a obchodních objektech, využitelná i pro řízení technologických procesu ve výrobě - např. přesné dávkování.

    VÝHODY

    • Dlouhodobá životnost
      • Stabilní metrologické parametry
      • Vysoká přesnost
      • Libovolná instalační poloha
    • Inovovaná konstrukce
      • Zvýšená odolnost
      • Kompaktní design
      • Snížená hmotnost
      • Předvýbava Cyble

    Konstrukce

    Vodoměr byl vyvinut jako další verze objemových vodoměrů Aquadis se zaměřením na optimalizaci metrologických parametrů, zejména průběhu toleranční křivky a citlivosti v pásmu velmi malých průtoků. Důraz byl také kladen na odolnost proti znečištěné vodě a čitelnost počítadla. Tyto požadavky umožnila splnit zcela nová konstrukce měřící komory se dvěma páry vtokových a výtokových otvorů a profilovaným pístem. Toto konstrukční řešení umožňuje průchod jemných nečistot vodoměrem bez jeho poškození. Pro těžké prostředí s vysokou vlhkostí lze vodoměr vybavit počítadlem uzavřeným v měděném pouzdře s minerálním sklem.

    Spolehlivost

    • Objemový princip měření zaručuje dlouhodobě stabilní metrologické parametry a tedy i vysokou objektivnost měření.
    • Inovovaná konstrukce měřící komory zvyšuje odolnost proti nečistotám ve vodě a tedy provozní spolehlivost.
    • Konstrukční a materiálová inovace spolu s vysokou přesností výroby a vyloučení všech regulačních prvků zaručuje vysokou metrologickou stabilitu v celém rozsahu produkce.

    Metrologické parametry

    • Vodoměry Aquadis+ jsou dodávány se schválením dle normy ČSN/ISO 4064-1 nebo ČSN/EN 14154-1 (MID) pro různé měřící rozsahy s montáži ve všech instalačních polohách.
    • Vynikající citlivost v nízkých průtocích splňuje nejvyšší požadavky na přesnost měření.
    • Vodoměry Aquadis nejsou ovlivnitelné turbulencemi nevyžadují uklidňující délky potrubí před vodoměrem.

    Měřící rozsah

    • Rozběhový průtok od 1l/h spolu s nízkými hodnotami průtoků Q1 a Q2 zajišťují přesné měření i velmi malých průtoků vody jež obvykle představují únik v důsledku netěsností rozvodu vody.
    • Různé alternativy Q3, DN a připojovacích rozměrů umožňují snadnou volbu optimální velikosti vodoměru, jak z hlediska měření běžné spotřeby, tak i zachycení únikových průtoků bez nutných úprav instalace.

    domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20%C5%99ez%20popis

    VOLITELNÉ PŘÍSLUŠENSTVÍ

    Vodoměry Aquadis+ lze objednat včetně:

    • Radiových modulů Cyble
    • Zpětné klapky

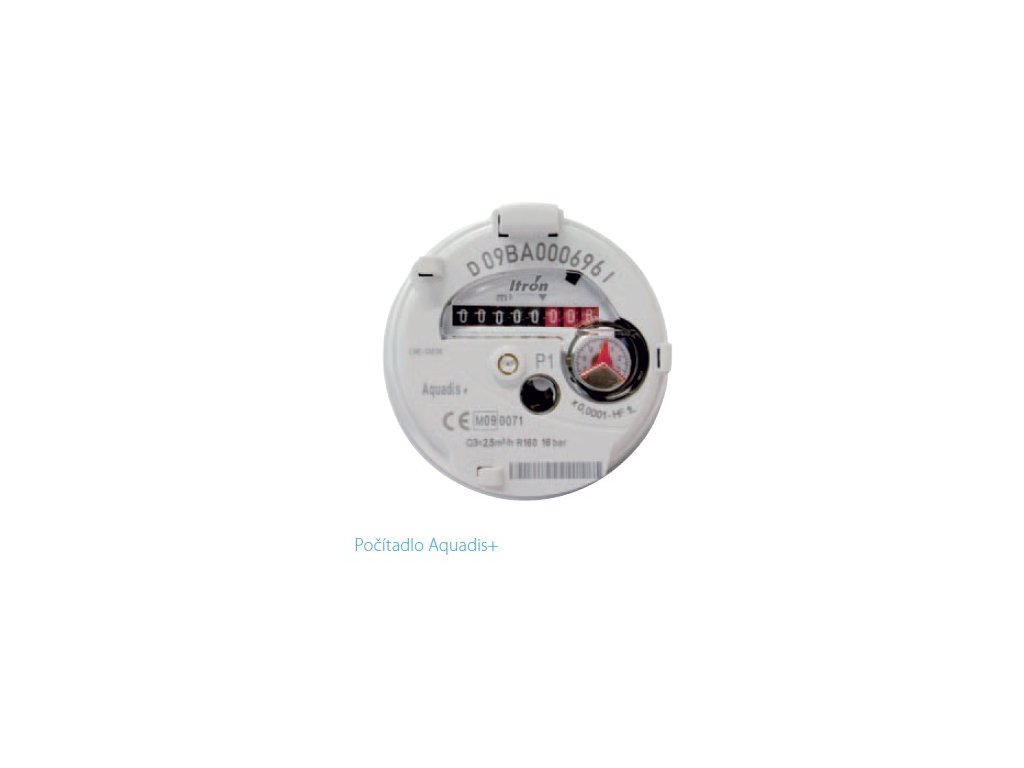

    • Počítadla TSN nebo TVM

    KOMUNIKACE A ODEČET DAT

    Vodoměr vybavený technologií Cyble

    Počítadlo vodoměrů Aquadis+ je předvybaveno pro montáž komunikačních modulů Cyble dodávaných:

    • CYBLE NF - pulsní výstup s kompenzací zpětného toku
    • CYBLE VF - dva pulsní výstupy + směr toku vody
    • CYBLE MBUS - datová komunikace v MBus protokolu

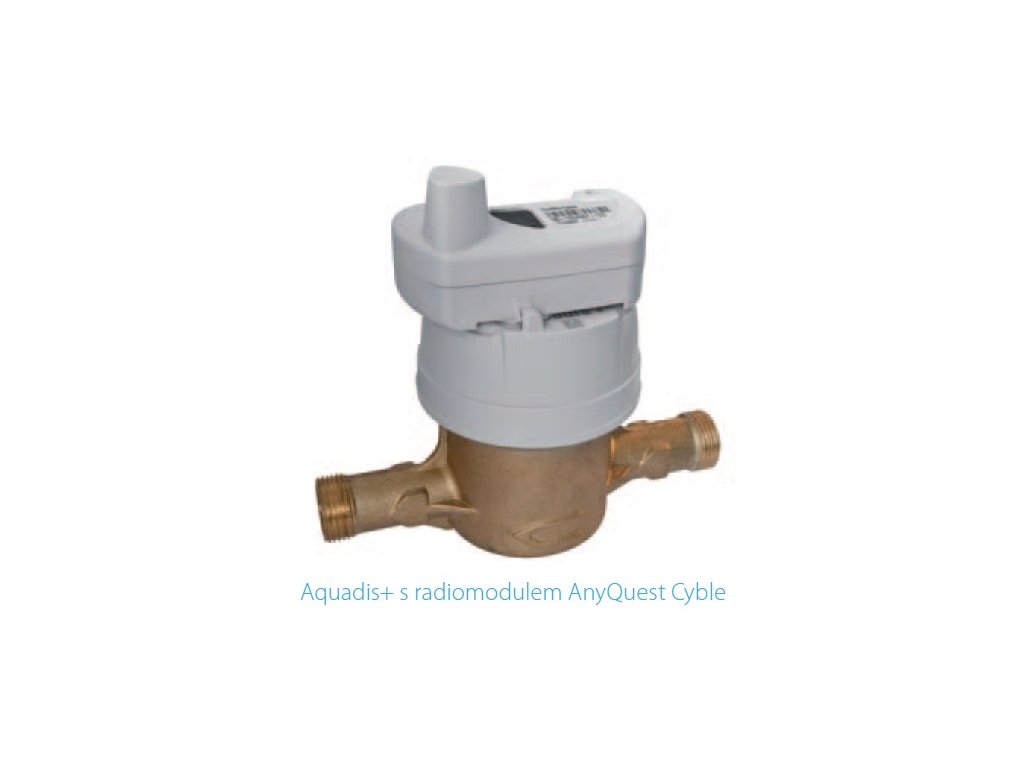

    • AnyQuest CYBLE - radiová komunikace v pásmu 433 MHz

    Tyto komunikační moduly umožňují integraci vodoměrů Itron do všech typů odečtových a monitorovacích systémů. Itron poskytuje uživatelům komplexní hardwarové a softwarové řešení na bázi mobilních odečtových systémů, systémů s pevnou sítí nebo GSM přenosů dat.

    Přednosti technologie Cyble

    • Vodoměr je připraven pro integraci do odečtových systému bez dalších investic
    • Standardní komunikační výstup všech vodoměrů Itron
    • Zaručená shoda dálkového odečtu s počítadlem vodoměru
    • Kompenzace zpětných toků díky rozlišení směru proudění vody
    • Elektronický princip, spolehlivý, přesný, nezávislý na době provozu
    • Nemagnetický princip - nelze ovlivnit vnějším magnetickým polem

    TLAKOVÁ ZTRÁTA



    domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20tlakov%C3%A1%20ztr%C3%A1ta

    TYPICKÁ METROLOGICKÁ KŘIVKA PRO R 160 DLE ČSN/EN 14154-1

    domovn%C3%AD%20vodom%C4%9Br%2C%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20typick%C3%A1%20metrologick%C3%A1%20k%C5%99ivka%20pro%20r160%20dle%20csn%20en%2014154-1

    Měřící rozsah R je definován jako poměr mezi trvalým průtokem Q3 a minimálním průtokem Q1.

    Metrologické vlastnosti dle ČSN/EN 14154-1 (MID)

    domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20typick%C3%A9%20metrologick%C3%A9%20vlastnosti%20dle%20%C4%8Dsn%20en%2014154-1(MID)

    Typické metrologické parametry a další údaje

    domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20typick%C3%A9%20metrologick%C3%A9%20parametry%20a%20dal%C5%A1%C3%AD%20%C3%BAdaje

    Hodnoty schválení typu dle EEC 75/33

    domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20hodnoty%20schv%C3%A1len%C3%AD%20typu%20dle%20eec%207533

    Instalační podmínky

    domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20instala%C4%8Dn%C3%AD%20podm%C3%ADnky

    Rozměry

    domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika-rozm%C4%9Bry

    domovní vodoměr aquadis+ TVM, itron, tzb technika, rozměry standardní verze_1

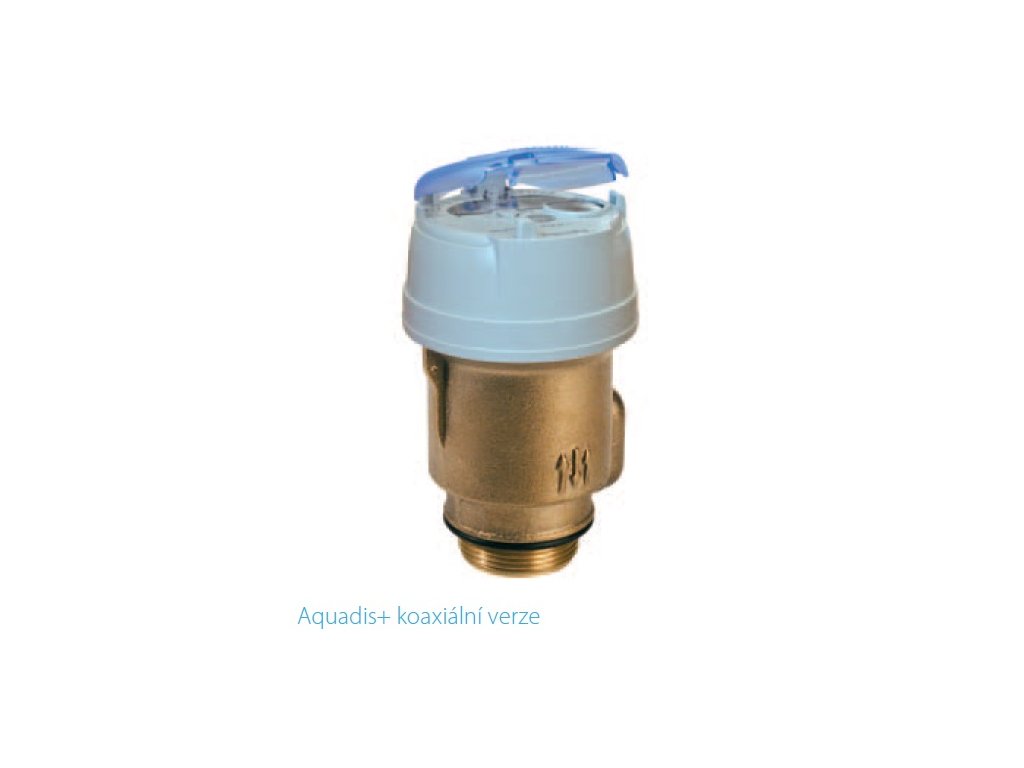

    domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20rozm%C4%9Bry%20koaxi%C3%A1ln%C3%AD%20verze





    Doplňkové parametry

    Kategorie: Vodoměry DN 15 - DN 500
    DN (mm): 40
    délka (mm): 300
    teplota T (°): 30
    průtok Q3 (m3/hod): 16
    teplota max. T (°C): 30
    DN (světlost v mm): 40
    stavební délka (mm): 300
    Q1 - minimální průtok dle MID (m3/hod):
    Q3 - trvalý průtok dle MID (m3/hod): 16
    Q4 - maximální průtok dle MID (m3/hod):
    max. tlak MAP (bar): 16
    vodorovná poloha instalace: ano U0D0
    svislá poloha instalace: ano U0D0
    schváleno dle MID: ano
    parametr R: 160
