Domovní vodoměr AQUADIS+ TVM, objemový suchoběžný vodoměr pro studenou vodu, Itron, DN 30, 260 mm, G 6/4", Q3 = 6,3 m3/h, R160, 30° C

Kód: I.AQ30DMTVM
Značka: Itron
5 227,20 Kč / ks 4 320 Kč bez DPH
5-10 dní

Domovní vodoměr AQUADIS+ TVM, objemový suchoběžný vodoměr pro studenou vodu, Itron, DN 30, 260 mm, G 6/4", Q3 = 6,3 m3/h, R160, 30° C

Počítadlo s měděným pláštěm a minerálním sklem.

Detailní informace

Detailní popis produktu

Domovní vodoměr AQUADIS+ TVM, objemový suchoběžný vodoměr pro studenou vodu, Itron, DN 30, 260 mm, G 6/4", Q3 = 6,3 m3/h, R160, 30° C

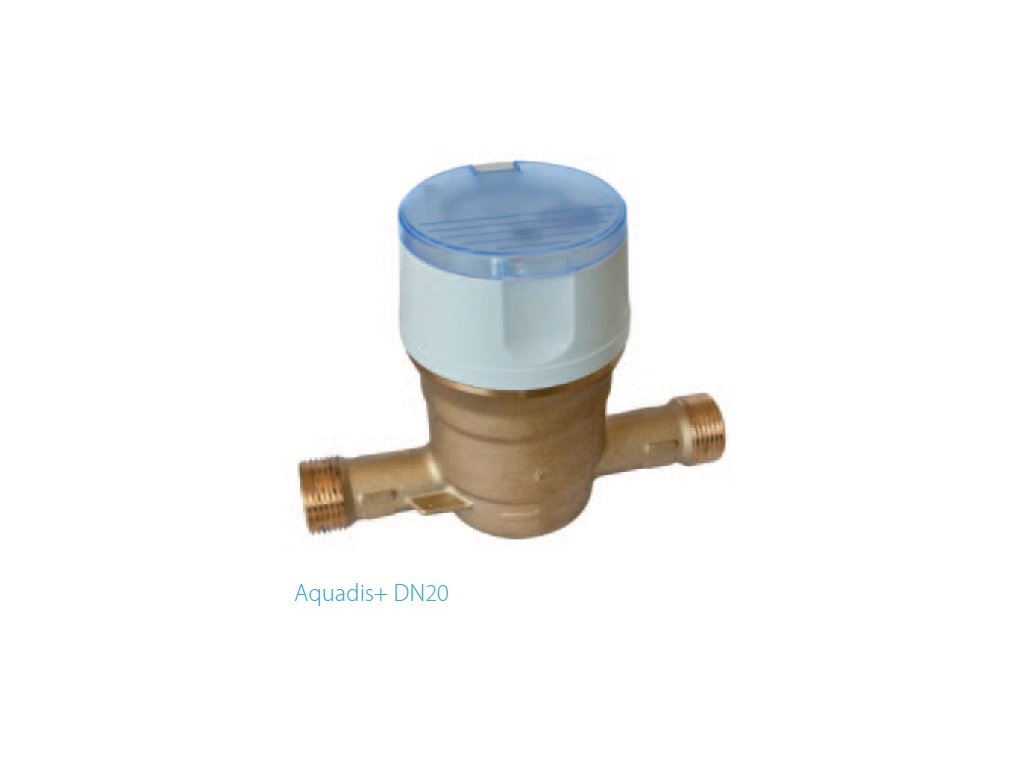

Objemové vodoměry Aquadis+ jsou vysoce přesná měřidla určená zejména pro fakturační měření spotřeby pitné vody v obytných domech, administrativních a obchodních objektech, využitelná i pro řízení technologických procesu ve výrobě - např. přesné dávkování.

VÝHODY

  • Dlouhodobá životnost
    • Stabilní metrologické parametry
    • Vysoká přesnost
    • Libovolná instalační poloha
  • Inovovaná konstrukce
    • Zvýšená odolnost
    • Kompaktní design
    • Snížená hmotnost
    • Předvýbava Cyble

Konstrukce

Vodoměr byl vyvinut jako další verze objemových vodoměrů Aquadis se zaměřením na optimalizaci metrologických parametrů, zejména průběhu toleranční křivky a citlivosti v pásmu velmi malých průtoků. Důraz byl také kladen na odolnost proti znečištěné vodě a čitelnost počítadla. Tyto požadavky umožnila splnit zcela nová konstrukce měřící komory se dvěma páry vtokových a výtokových otvorů a profilovaným pístem. Toto konstrukční řešení umožňuje průchod jemných nečistot vodoměrem bez jeho poškození. Pro těžké prostředí s vysokou vlhkostí lze vodoměr vybavit počítadlem uzavřeným v měděném pouzdře s minerálním sklem.

Spolehlivost

  • Objemový princip měření zaručuje dlouhodobě stabilní metrologické parametry a tedy i vysokou objektivnost měření.
  • Inovovaná konstrukce měřící komory zvyšuje odolnost proti nečistotám ve vodě a tedy provozní spolehlivost.
  • Konstrukční a materiálová inovace spolu s vysokou přesností výroby a vyloučení všech regulačních prvků zaručuje vysokou metrologickou stabilitu v celém rozsahu produkce.

Metrologické parametry

  • Vodoměry Aquadis+ jsou dodávány se schválením dle normy ČSN/ISO 4064-1 nebo ČSN/EN 14154-1 (MID) pro různé měřící rozsahy s montáži ve všech instalačních polohách.
  • Vynikající citlivost v nízkých průtocích splňuje nejvyšší požadavky na přesnost měření.
  • Vodoměry Aquadis nejsou ovlivnitelné turbulencemi nevyžadují uklidňující délky potrubí před vodoměrem.

Měřící rozsah

  • Rozběhový průtok od 1l/h spolu s nízkými hodnotami průtoků Q1 a Q2 zajišťují přesné měření i velmi malých průtoků vody jež obvykle představují únik v důsledku netěsností rozvodu vody.
  • Různé alternativy Q3, DN a připojovacích rozměrů umožňují snadnou volbu optimální velikosti vodoměru, jak z hlediska měření běžné spotřeby, tak i zachycení únikových průtoků bez nutných úprav instalace.

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20%C5%99ez%20popis

VOLITELNÉ PŘÍSLUŠENSTVÍ

Vodoměry Aquadis+ lze objednat včetně:

  • Radiových modulů Cyble
  • Zpětné klapky
  • Počítadla TSN nebo TVM

KOMUNIKACE A ODEČET DAT

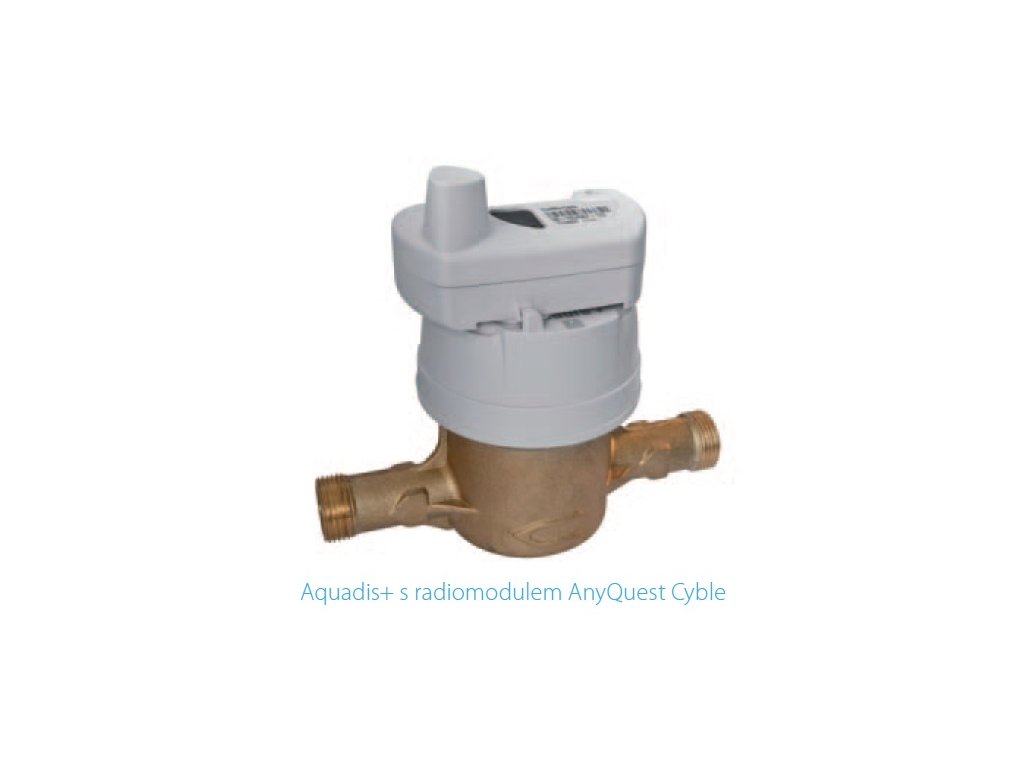

Vodoměr vybavený technologií Cyble

Počítadlo vodoměrů Aquadis+ je předvybaveno pro montáž komunikačních modulů Cyble dodávaných:

  • CYBLE NF - pulsní výstup s kompenzací zpětného toku
  • CYBLE VF - dva pulsní výstupy + směr toku vody
  • CYBLE MBUS - datová komunikace v MBus protokolu
  • AnyQuest CYBLE - radiová komunikace v pásmu 433 MHz

Tyto komunikační moduly umožňují integraci vodoměrů Itron do všech typů odečtových a monitorovacích systémů. Itron poskytuje uživatelům komplexní hardwarové a softwarové řešení na bázi mobilních odečtových systémů, systémů s pevnou sítí nebo GSM přenosů dat.

Přednosti technologie Cyble

  • Vodoměr je připraven pro integraci do odečtových systému bez dalších investic
  • Standardní komunikační výstup všech vodoměrů Itron
  • Zaručená shoda dálkového odečtu s počítadlem vodoměru
  • Kompenzace zpětných toků díky rozlišení směru proudění vody
  • Elektronický princip, spolehlivý, přesný, nezávislý na době provozu
  • Nemagnetický princip - nelze ovlivnit vnějším magnetickým polem

TLAKOVÁ ZTRÁTA



domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20tlakov%C3%A1%20ztr%C3%A1ta

TYPICKÁ METROLOGICKÁ KŘIVKA PRO R 160 DLE ČSN/EN 14154-1

domovn%C3%AD%20vodom%C4%9Br%2C%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20typick%C3%A1%20metrologick%C3%A1%20k%C5%99ivka%20pro%20r160%20dle%20csn%20en%2014154-1

Měřící rozsah R je definován jako poměr mezi trvalým průtokem Q3 a minimálním průtokem Q1.

Metrologické vlastnosti dle ČSN/EN 14154-1 (MID)

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20typick%C3%A9%20metrologick%C3%A9%20vlastnosti%20dle%20%C4%8Dsn%20en%2014154-1(MID)

Typické metrologické parametry a další údaje

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20typick%C3%A9%20metrologick%C3%A9%20parametry%20a%20dal%C5%A1%C3%AD%20%C3%BAdaje

Hodnoty schválení typu dle EEC 75/33

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20hodnoty%20schv%C3%A1len%C3%AD%20typu%20dle%20eec%207533

Instalační podmínky

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20instala%C4%8Dn%C3%AD%20podm%C3%ADnky

Rozměry

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika-rozm%C4%9Bry

domovní vodoměr aquadis+ TVM, itron, tzb technika, rozměry standardní verze_1

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%20TVM%2C%20itron%2C%20tzb%20technika%2C%20rozm%C4%9Bry%20koaxi%C3%A1ln%C3%AD%20verze





Doplňkové parametry

Kategorie: Vodoměry DN 15 - DN 500
DN (mm): 30
délka (mm): 260
teplota T (°): 30
průtok Q3 (m3/hod): 6,3
teplota max. T (°C): 30
DN (světlost v mm): 30
stavební délka (mm): 260
Q1 - minimální průtok dle MID (m3/hod):
Q3 - trvalý průtok dle MID (m3/hod): 6,3
Q4 - maximální průtok dle MID (m3/hod):
max. tlak MAP (bar): 16
vodorovná poloha instalace: ano U0D0
svislá poloha instalace: ano U0D0
schváleno dle MID: ano
parametr R: 160
