Domovní vodoměr, AQUADIS+, objemový suchoběžný vodoměr pro teplou vodu, Itron, DN 15, 110 mm, G 3/4", Q3 = 2,5 m3/h, R160, 90° C

Kód: I.AQP15110WQBR160
Značka: Itron
2 236,08 Kč / ks 1 848 Kč bez DPH
5-10 dní

Domovní vodoměr, AQUADIS+, objemový suchoběžný vodoměr pro teplou vodu, Itron, DN 15, 110 mm, G 3/4", Q3 = 2,5 m3/h, R160, 90° C

Detailní informace

Detailní popis produktu

Domovní vodoměr, AQUADIS+, objemový suchoběžný vodoměr pro teplou vodu, Itron, DN 15, 110 mm, G 3/4", Q3 = 2,5 m3/h, R160, 90° C

Vodoměr je určen pro měření spotřeby teplé užitkové vody v obytných domech, administrativních a obchodních objektech. Vzhledem k vysoké ceně teplé užitkové vody je aktuální potřeba přesného a objektivního měření v celém pásmu průtoků. Tento požadavek dokáže splnit pouze objemový vodoměr pracující spolehlivě ve všech instalačních polohách.

  • Dlouhodobá životnost
  • Vysoká přesnost
  • Libovolná instalační poloha
  • Zvýšená odolnost
  • Kompaktní design
  • Snížená hmotnost a hlučnost
  • Předvýbava Cyble

Přesnost

Rozběhový průtok je nižší než 3litry/hod a vodoměr je tedy schopen registrovat i úniky vody kapajícím kohoutkem vodovodu. Od průtoku 12 l/ hod již vodoměr měří v toleranci požadované normou. Vysoká přesnost měření je zaručena i ve svislé instalační poloze. Vzhledem k těmto vlastnostem je účinným nástrojem pro snižování objemu nefakturované vody a snižování rozdílů při rozúčtování nákladů na TUV.

  • Objemový princip měření zaručuje dlouhodobě stabilní metrologické parametry a tedy i vysokou objektivnost měření.
  • Vynikající citlivost v nízkých průtocích splňuje nejvyšší požadavky na přesnost měření.
  • Vodoměry Aquadis nejsou ovlivnitelné turbulencemi nevyžadují uklidňující délky potrubí před vodoměrem.

Universální použití

Vodoměr je vyráběn ve stavební délce 110 mm se závitem 3/4’’ a lze jím tedy snadno nahradit běžné bytové vodoměry ve stávajících rozvodech. Přesnost měření není ovlivněna montážní polohou, počítadlo je otočné a tedy vždy snadno čitelné. Pro případ kondenzace vlhkosti je vybaveno vnitřním stěračem.

Komunikace

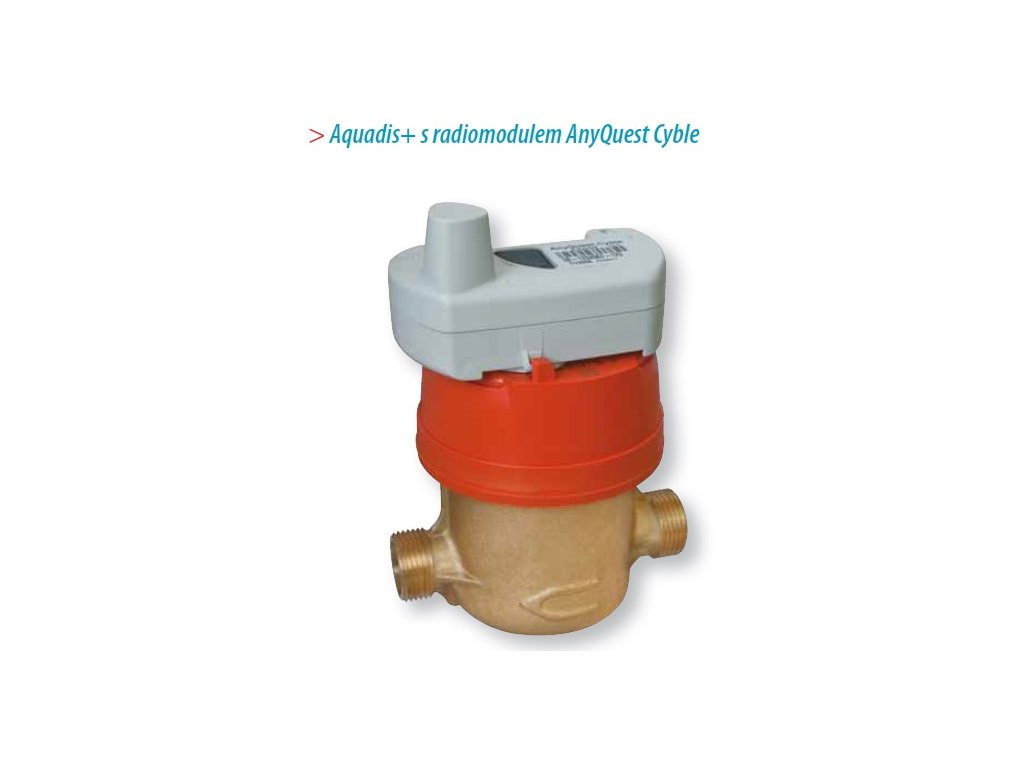

Počítadlo vodoměrů Aquadis+ je předvybaveno pro montáž komunikačních modulů Cyble (radiových, datových, pulsních). Tyto komunikační moduly umožňují integraci vodoměrů Itron do všech typů odečtových a monitorovacích systémů. Itron poskytuje uživatelům komplexní hardwarové a softwarové řešení na bázi mobilních odečtových systémů, systémů s pevnou sítí nebo GSM přenosů dat.

Konstrukce

Vodoměr byl vyvinut jako další verze objemových vodoměrů Aquadis se zaměřením na optimalizaci metrologických parametrů, zejména průběhu toleranční křivky a citlivosti v pásmu velmi malých průtoků. Důraz byl také kladen na odolnost proti znečištěné vodě. Tyto požadavky umožnila splnit zcela nová konstrukce měřící komory se dvěma páry vtokových a výtokových otvorů a profilovaným pístem. Toto konstrukční řešení umožňuje průchod jemných nečistot vodoměrem bez jeho poškození.

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%2C%20suchob%C4%9B%C5%BEn%C3%BD%20vodom%C4%9Br%20pro%20teplou%20vodu%2C%20itron%2C%20tzb%20technika%2C%20kontrukce

  • Inovovaná konstrukce měřící komory zvyšuje odolnost proti nečistotám ve vodě a tedy provozní spolehlivost. Použité materiály jsou odolné proti vysokým teplotám.
  • Konstrukční a materiálová inovace spolu s vysokou přesností výroby a vyloučení všech regulačních prvků zaručuje vysokou metrologickou stabilitu v celém rozsahu produkce.
  • Osmiválečkové suchoběžné počítadlo otočné se zarážkou proti protáčení vybavené interním stěračem.
  • Magnetická spojka odolná proti působení vnějšího magnetu.

Schválení typu a použité normy

Vodoměry Aquadis+ pro teplou užitkovou vodu jsou schváleny pro Q3 = 1,6 m3/h a Q3 = 2,5 m3 /h. Standardní měřící rozsah Q3 / Q1 od 50 do 160 v souladu s normami:

  • Vodoměry Aquadis+ jsou dodávány se schválením dle normy ČSN/EN 14154-1 (MID) pro montáž ve všech instalačních polohách.
  • Splňují požadavky ISO 4064-2005 a OIML R49.

Volitelné příslušenství

Vodoměry Aquadis+ lze objednat včetně:

  • Radiových modulů Cyble
  • Zpětné klapky
  • Počítadla TSN nebo TVM.

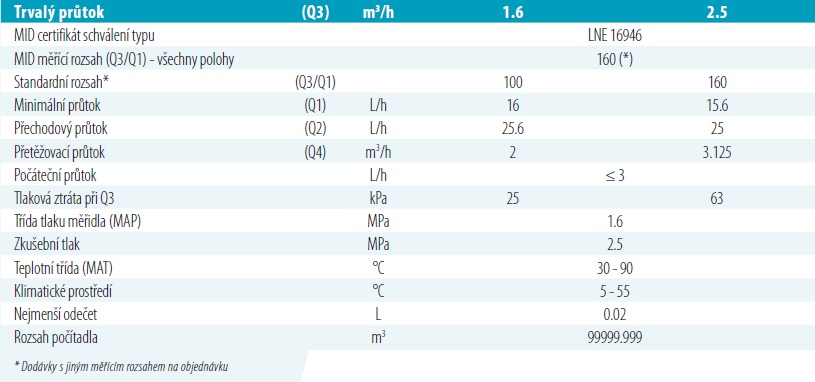

Metrologické vlastnosti

Trvalý průtok

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%2C%20suchob%C4%9B%C5%BEn%C3%BD%20vodom%C4%9Br%20pro%20teplou%20vodu%2C%20itron%2C%20tzb%20technika%2C%20metrologick%C3%A9%20vlastnosti

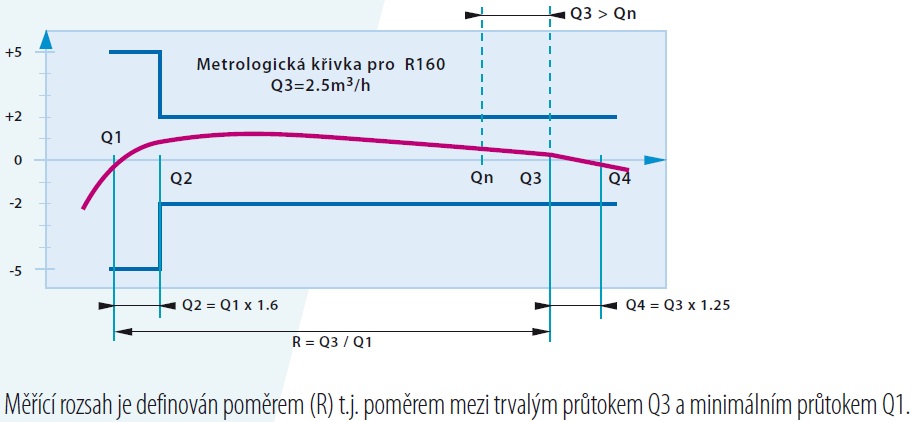

Typická metrologická křivka

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%2C%20suchob%C4%9B%C5%BEn%C3%BD%20vodom%C4%9Br%20pro%20teplou%20vodu%2C%20itron%2C%20tzb%20technika%2C%20typick%C3%A1%20metrologick%C3%A1%20k%C5%99ivka

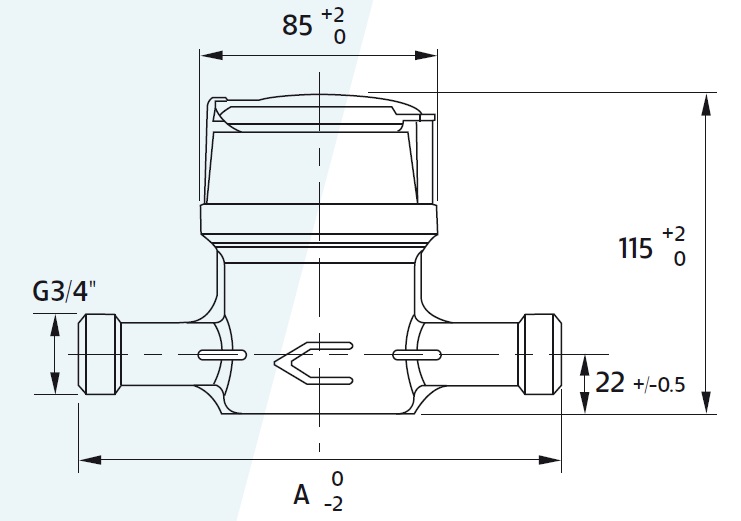

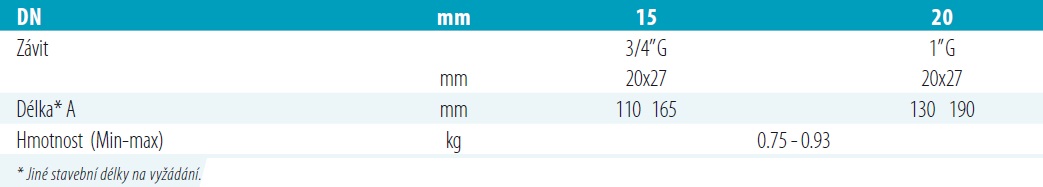

Rozměry

domovní vodoměr aquadis+, suchoběžný vodoměr pro teplou vodu, itron, tzb technika, rozměry

domovní vodoměr aquadis+, suchoběžný vodoměr pro teplou vodu, itron, tzb technika, rozměry 1

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%2C%20suchob%C4%9B%C5%BEn%C3%BD%20vodom%C4%9Br%20pro%20teplou%20vodu%2C%20itron%2C%20tzb%20technika%2C%20rozm%C4%9Bry%202

domovn%C3%AD%20vodom%C4%9Br%20aquadis%2B%2C%20suchob%C4%9B%C5%BEn%C3%BD%20vodom%C4%9Br%20pro%20teplou%20vodu%2C%20itron%2C%20tzb%20technika%2C%20rozm%C4%9Bry%203



Doplňkové parametry

Kategorie: Vodoměry DN 15 - DN 500
Hmotnost: 1 kg
DN (mm): 15
délka (mm): 110
teplota T (°): 90
průtok Q3 (m3/hod): 2,5
teplota max. T (°C): 90
DN (světlost v mm): 15
stavební délka (mm): 110
Q1 - minimální průtok dle MID (m3/hod):
Q3 - trvalý průtok dle MID (m3/hod): 2,5
Q4 - maximální průtok dle MID (m3/hod):
max. tlak MAP (bar): 16
vodorovná poloha instalace: ano U0D0
svislá poloha instalace: ano U0D0
schváleno dle MID: ano
parametr R: 160

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat články. Prosím přihlaste se nebo registrujte.

Nevyplňujte toto pole:

Společnost Itron Inc. Je vedoucí firmou v oblasti technologie energie a vodního průmyslu.  Naše společnost je vedoucím světovým dodavatelem inteligentního měření,  sběru dat  a obslužného softwaru. Bezmála 8. tisíc uživatelů spoléhá na naší technologii, která jim poskytuje lepší možnost přenosu a použití energie a vody. Naše produkty zahrnují měřiče elektřiny, plynu, vody a tepla, sběr dat a komunikační systémy, zahrnující AMR(Automatický odečet dat) a AMI(Pokročilý systém měření), řízení přenosu dat a komunikační software ; stejně tak i řízení projektů, instalace a konzultační servis.

Zdroj: www.itron.cz
