Porovnání konstrukce mokroběžného vodoměru a suchoběžného

(obecně známého jako neovlivnitelný vodoměr) Jaké jsou rozdíly? A co Vám přinesou?

I přesto, že bytové vodoměry těchto konstrukcí se vyrábějí již několik desetiletí, stále o nich panují zažité mýty, a to nejen mezi laickou veřejností. Bohužel se pak může stát, že ze zažitých „polopravd “ nevyberete pro Váš účel nebo problém ten správný vodoměr. Navíc dodavatel vodoměrů bude s radostí těžit z Vaší „neznalosti“.

Obecně: Bytový jednovtokový vodoměr měří protečené množství vody a toto množství se ukazuje na mechanickém válečkovém počítadle nebo na LCD display. Při odběru vody, která proudí skrz těleso vodoměru, proud otáčí lopatkovým kolem (turbínkou) a následně se rotační pohyb přenáší do počítadla.

Konstrukce se pak liší způsobem přenosu otáček z lopatkového kola a prostředím, ve kterém „pracuje“ počítadlo.

>>> Přehled neovlivnitelných a přesných vodoměrů <<<

Proč se říká suchoběžný vodoměr nebo mokroběžný vodoměr?

Záleží na tom, v jakém prostředí pracuje počítadlo - převodový mechanismus. Pokud počítadlo „běží - točí se“ v suchém prostředí (bez vody), mluvíme o suchoběžném vodoměru. V případě, že převodový mechanismu “běží – točí se“ v mokrém prostředí (ve vodě), jedná se mokroběžný vodoměr.

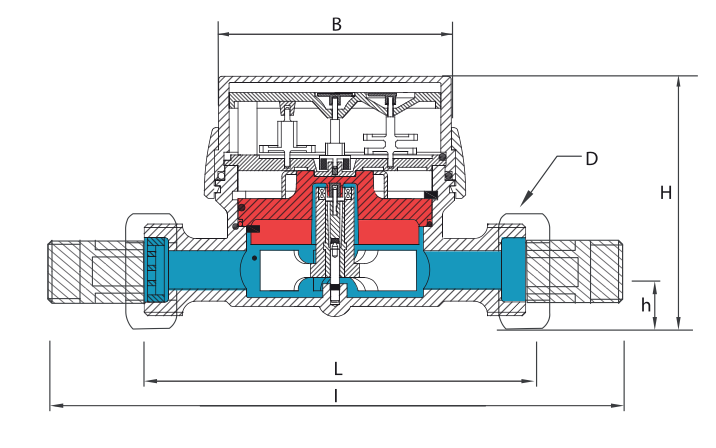

obr. 1 - řez suchoběžným vodoměrem, (červená část je tlaková deska oddělující spodní tlakovou část od horní suché části s počítadlem)
konstrukce mokroběžného vodoměru

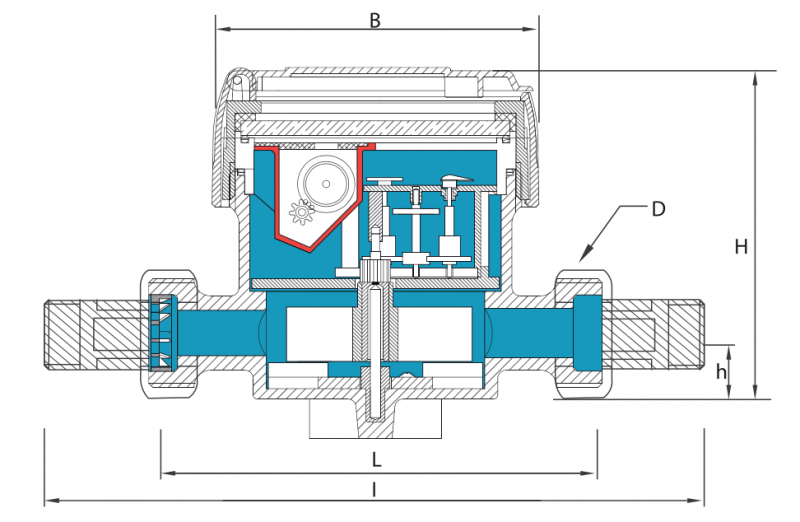

obr. 2 - řez mokroběžným vodoměrem (červená část znázorňuje utěsněnou kapsli pro zajištění stálé čitelnosti naměřených hodnot)


Hlavní rozdíly mezi suchoběžnou a mokroběžnou konstrukcí vodoměru

Rozdíl 1 - přenos rotačního pohybu – magnetická spojka

Suchoběžný vodoměr:

Rotační pohyb z turbínky do počítadla se musí přenést přes tlakovou desku oddělující mokrou a suchou část vodoměru. K tomu se používá magnetická spojka, která je vždy u tohoto typu vodoměru. Magnetická spojka může být 2 nebo 4 segmentová a bývá opatřená stínícím prvkem, který by měl být vyroben z magneticky měkkých materiálů. Přítomnost magnetické spojky, může způsobovat "prokluz" při počátečním náběhu průtoku a zároveň i při přetížení vodoměru.
MÍNUS: suchoběžný vodoměr obsahuje magnetickou spojku a i když má antimagnetickou ochranu v podobě stínícího prvku, tak nemůže být 100% odolný působení vnějšího magnetického pole, záleží pouze na intenzitě magnetického pole.

 zástupce: >>> Vodoměr Maddeo SMARTm C <<<

Mokroběžný vodoměr (neovlivnitelný vodoměr):

Rotační pohyb z turbínky do počítadla se přenáší přímo hřídelkou do počítadla, díky tomu je vodoměr velmi „citlivý“ v pásmu nízkých průtoků a "umí" tak detekovat i velmi malé množství protékající vody přes hydraulický prostor vodoměru. Vodoměr ve své konstrukce tedy nemá magnetickou spojku.
PLUS: - vodoměr je 100% neovlivnitelný magnetem, není co ovlivnit
          - vyšší citlivost v pásmu nízkých průtoků a obecně nižší hodnoty rozběhového průtoku (nezaručeného) i minimálního (zaručeného) oproti suchoběžným vodoměrům.

zástupce: >>> Vodoměr Maddeo SMARTm Exkluziv <<<

Použití pro instalace, kde je problém s rozdíly mezi součtem bytových vodoměrů a patním vodoměrem.

Rozdíl 2 – počítadlo v „suchu“ nebo v „mokru“ – odolnost vodoměru

Suchoběžný vodoměr:

Převodový strojek a válečkové počítadlo je v suchém prostředí, které je zakryto průhledným plastovým kloboukem.
MÍNUS - plastový klobouk, z hlediska možného mechanického poškození

zástupce: >>> Vodoměr Maddeo SMARTm C <<<

Mokroběžný vodoměr (neovlivnitelný vodoměr):

Převodový strojek je v protékající vodě a válečkové počítadlo je v glycerinové kapsli, která zajišťuje stálou čitelnost vodoměru. Počítadlo je chráněno tlakovým minerálním sklem a mosaznou hlavou s plastovým víčkem.
PLUS – tlakové minerální sklo je odolné proti poškození

zástupce: >>> Vodoměr Maddeo SMARTm Exkluziv <<<

Použítí pro instalace, kde je problém s možným mechanickým ovlivňováním vodoměru a zvýšené riziko mechanického poškození.


Rozdíl 3 – tlaková deska – odolnost vodoměru

Suchoběžný vodoměr:

Má tlakovou desku, která odděluje mokrou a suchou část vodoměru. Ve spodní tlakové části je turbínka ve vodě. V horní části, tedy nad tlakovou deskou, je suchá beztlaká část, v které je počítadlo.

Mokroběžný vodoměr (neovlivnitelný vodoměr):

Nemá tlakovou desku, proto v celém objemu vodoměru je měřené médium, voda. Vodoměr má robustní celokovovou konstrukci.
Plus – vodoměr má mechanickou odolnost pro poškození, má úpravu antivandal

Použítí pro instalace, kde je problém s možným mechanickým ovlivňováním vodoměru a zvýšené riziko mechanického poškození. Vodoměr má skutečnou úpravu ANTIVANDAL.

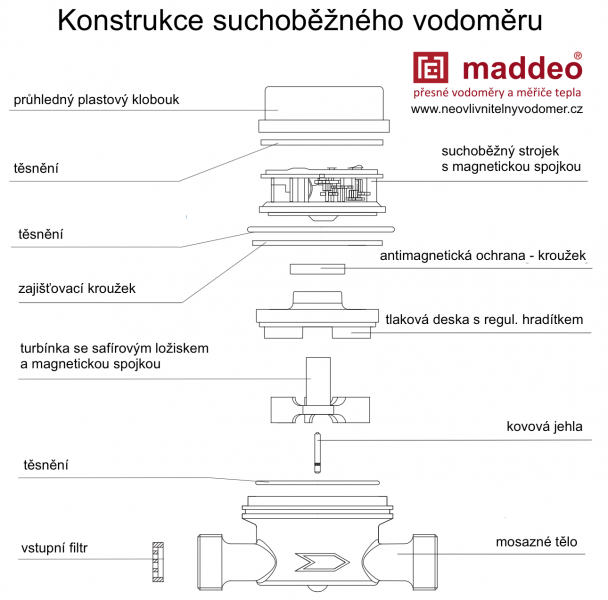

Z čeho se vodoměr skládá? Z jakých částí? Co je rozdílné? Podívejte se.

Na obrázcích níže jsou vidět jednotlivé části konstrukce vodoměru. Porovnáním snadno zjistíte a poznáte rozdíly.

Zástupce vodoměrů suchoběžné a mokroběžné konstrukce můžete nalézt níže:

Suchoběžný vodoměr SMARTm C RF, Q1=16 l/h

  • vodoměr není 100% neovlivnitelný magnetem
  • vodoměr obsahuje magnetickou spojku
  • má plastový klobouk
  • suchoběžná konstrukce vodoměru
  • varianta i s dálkovým odečtem

>>> více o vodoměru najdete zde <<<

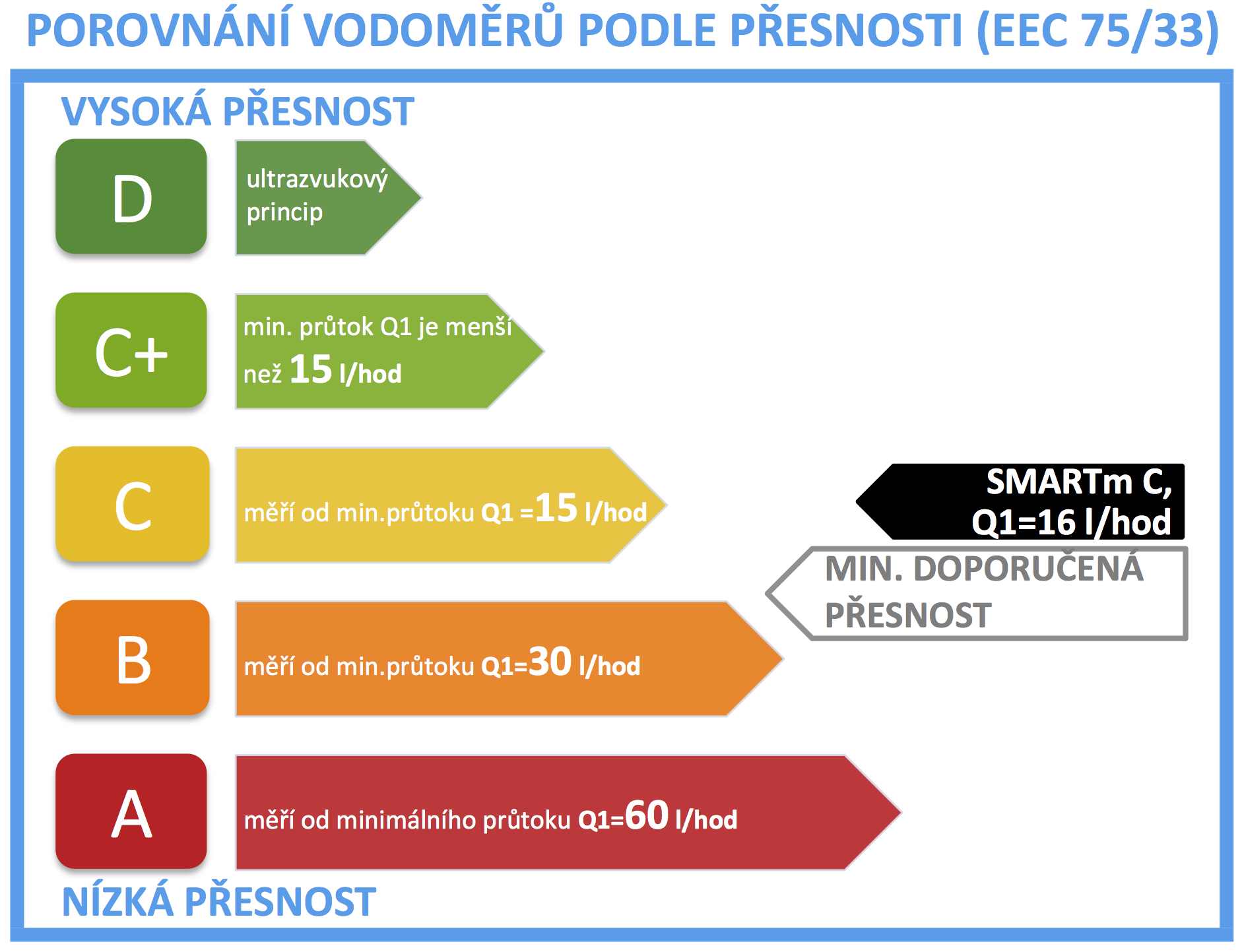

porovnani_presnosti_SMARTm_C-1



Mokroběžný vodoměr - Přesný neovlivnitelný vodoměr SMARTm PNV EXKLUZIV, Q1=16 l/h

  • 100% neovlivnitelný vodoměr magnetem
  • mokroběžný vodoměr
  • utěsněné počítadlo
  • vysoká přesnost měření
  • úprava ANTIVANDAL
  • určen pro snížení rozdílů

více o vodoměru tady

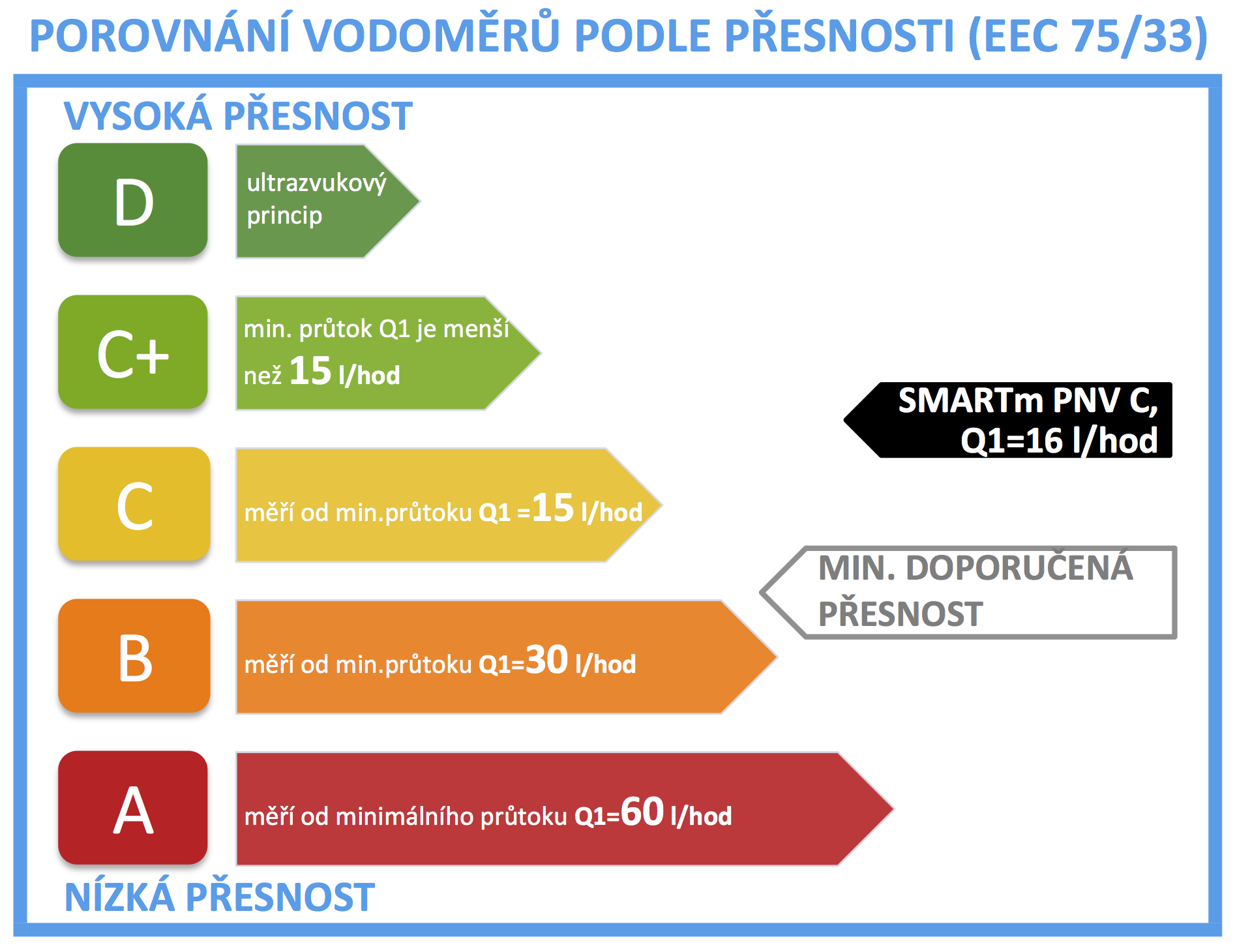

porovnani_presnosti_SMARTm_PNVC



Nechcete se prodírat technickými listy vodoměrů? Zavolejte nám, uděláme to za Vás a najdeme pro Vás nejvhodnější řešení.

Jak to bylo s metrologickými tř. přesnosti A, B,C,D? Více tady

Mohlo by Vás zajímat: používáme "ŠTÍTEK PŘESNOSTI VODOMĚRŮ", který  zákazníkům pomůže snadno a rychle porovnat vodoměry dle parametrů, které jsou velmi důležité. Více o ŠTÍTKU PŘESNOSTI VODOMĚRU

Doporučení: Před 20 lety byla cena vody 0,80 haléřů za 1 m3 vody. V té době se měření spotřeby vody v bytech provádělo pomocí bytových vodoměrů suchoběžné konstrukce. Dnes je cena vody 100x vyšší než byla před 20-ti lety, proto vyžadujte skutečně přesné vodoměry se kterými nelze manipulovat nebo je jinými způsoby ovlivňovat.

Přehled neovlivnitelných a přesných vodoměrů
