Ultrazvukový měřič tepla Ultraheat T550 (UH50...), Landis + Gyr, DN150, 500 mm, Qp = 150 m3/hod, MAP16

Kód: L.UH50-AA1R-CZ00-E
Značka: Landis + Gyr
48 400 Kč –10 %
1 ultrazvukovy meric tepla ultraheat t550 UH50 landis + gyr tzb technika prirubovy
48 400 Kč –10 % 43 608,40 Kč / ks 36 040 Kč bez DPH
5-10 dní

Ultrazvukový měřič tepla ULTRAHEAT® typ T550 (UH50...), Landis + Gyr, DN150, 500 mm, Qp = 150 m3/hod, MAP16

Ultrazvukový měřič tepla ve standardním provedení s přírubovým připojením, bez snímačů teplot Pt 500. Počitadlo je odebíratelné s 5 m úplně oddělitelného přívodního vedení, zobrazení v GJ, bez napájení, instalace v zpětném toku. Průtoková část z nerezové oceli V4A s vyměnitelnou měřicí vložkou.

Detailní informace

Detailní popis produktu

Ultrazvukový měřič tepla ULTRAHEAT® typ T550 (UH50...), Landis + Gyr, DN150, 500 mm, Qp = 150 m3/hod

Ultrazvukový měřič tepla ve standardním provedení s přírubovým připojením, bez snímačů teplot Pt 500. Počitadlo je odebíratelné s 5 m úplně oddělitelného přívodního vedení, zobrazení v GJ, bez napájení, instalace v zpětném toku. Průtoková část z nerezové oceli V4A s vyměnitelnou měřicí vložkou.

Vyvinutý pro všechny aplikace

Měřič ULTRAHEAT®T550 je navržen pro nejrůznější způsoby měření tepla/chladu: splňuje všechny zvláštní požadavky na dálkové vytápění, místní vytápění i instalace v budovách a rodinných domech. Ať už pro samostatnou budovu, bytový dům nebo zákazníka se zvláštním tarifem – rozměry a rozsah použití přístroje ULTRAHEAT®T550 jsou vždy vhodné. Modulárnost a flexibilita individuálních softwarových nastavení umožňují ideální přizpůsobení vašim požadavkům a účelu použití.

FUNKCE A VLASTNOSTI

  • Vysoká přesnost a stabilita měření díky ultrazvukovému principu měření
  • Odolný proti opotřebení, protože je bez pohyblivých dílů
  • Standardně obsahuje deník provozu
  • Schválený rozsah měření 1:100
  • Nejsou potřebné žádné uklidňující délky před ani za měřičem
  • Celokovová měřicí trubice
  • Baterie mají životnost až 16 let
  • Napájecí zdroje volitelně od 24 V AC/DC do 230 V
  • Optické rozhraní podle EN 62056-21:2002
  • Dva sloty pro komunikační modul
  • Umožňuje odečet dat za posledních 60 měsíců
  • Množství tarifních funkcí umožňuje přizpůsobení přístroje individuálním požadavkům
  • Přesné, robustní, odolné proti opotřebení
  • Autodiagnostika a automatická detekce závad
  • Volitelně: programovatelný Datalogger pro monitorování systému
  • Měřič tepla
  • Měřič chladu
  • Kombinovaný měřič tepla / chladu
  • Vícetarifní měřič
  • Průtokoměr

Mimořádné vlastnosti

Měřič k měření průtoku a energie v topném nebo chladicím okruhu s vodou podle ultrazvukového principu.

Mezi jeho důležité vlastnosti patří:

  • Nepodléhá opotřebení, jelikož je bez pohyblivých dílů
  • Měřicí rozsah průtoku 1:100 podle EN1434:2007, celkový rozsah 1:1.000
  • Měření výkonu s maximy, volitelné tarify
  • Datalogger pro sledování systému
  • 60 měsíčních hodnot
  • Deník provozu (Logbook)
  • Bateriové nebo síťové napájení
  • Optické rozhraní podle EN 62056-21:2003
  • Velká řada komunikačních modulů pro dálkový odečet a integraci do systémů
  • Dvě pozice pro současné použití dvou komunikačních modulů
  • Možnost použití jako průtokoměr, měřič chladu nebo kombinovaný měřič tepla/chladu
  • Autodiagnostika

Měřič se používá jako měřič spotřeby energie tepla nebo chladu v systémech využívajících jako médium vodu.

Měřič se skládá z hydraulické části, dvou teplotních čidel a elektronické jednotky kalkulující spotřebu energie z objemu a teplotního rozdílu. Tento měřič spojuje moderní mikropočítačové technologie s inovační ultrazvukovou měřící technologií, která nevyžaduje přítomnosti žádných mechanicky pohyblivých dílů.

Díky tomu tato technologie nepodléhá opotřebení, je robustní a do značné míry bezúdržbová. Vysoká přesnost a dlouhodobá stabilita jsou garancí přesných a nezkreslených údajů.

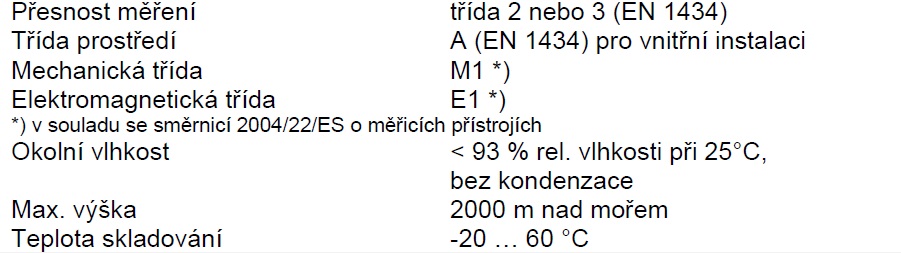

Všeobecné  údaje

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%2C%20v%C5%A1eobecn%C3%A9%20%C3%BAdaje

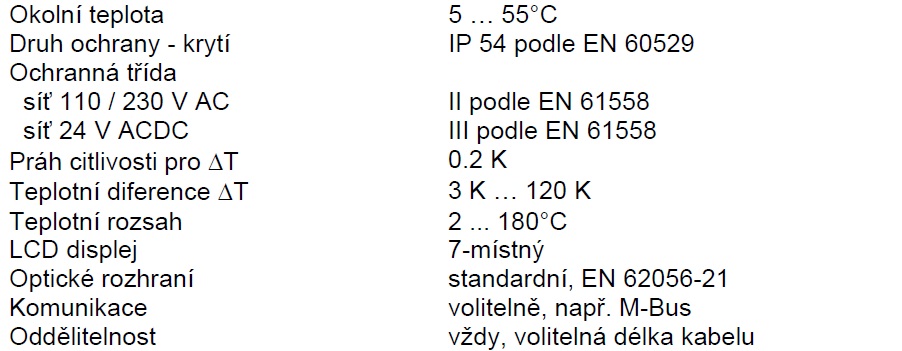

Počitadlo

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%2C%20po%C4%8Ditadlo

Teplotní čidla

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%2C%20teplotn%C3%AD%20%C4%8Didla

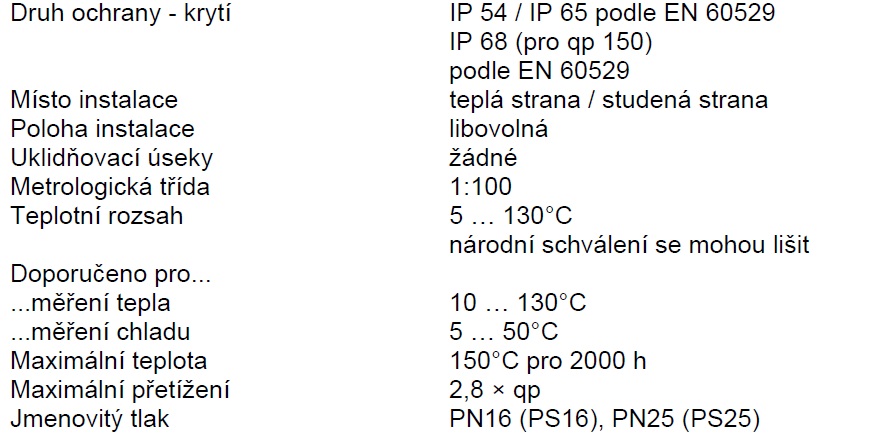

Hydraulická část

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%2C%20hydraulick%C3%A1%20%C4%8D%C3%A1st

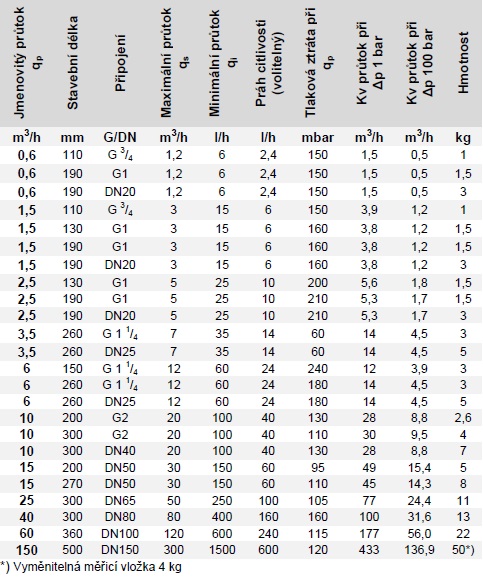

TECHNICKÉ ÚDAJE

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%2C%20technick%C3%A9%20%C3%BAdaje

Tolerance tlakové ztráty: +/- 5%.

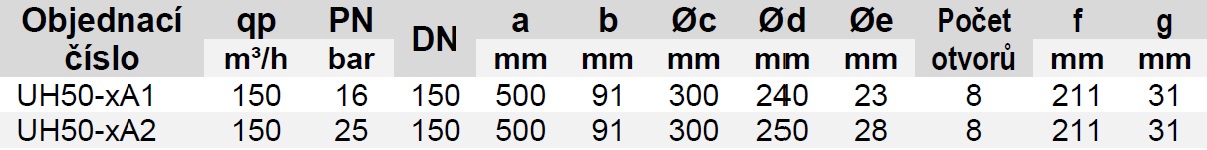

Přehled všech rozměrů pro velký měřič qp 150

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%20technika%2C%20p%C5%99ehled%20v%C5%A1ech%20rozm%C4%9Br%C5%AF%20pro%20m%C4%9B%C5%99i%C4%8D%20s%20qp150

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%20technika%2C%20velk%C3%BD%20m%C4%9B%C5%99i%C4%8D%20qp%20150

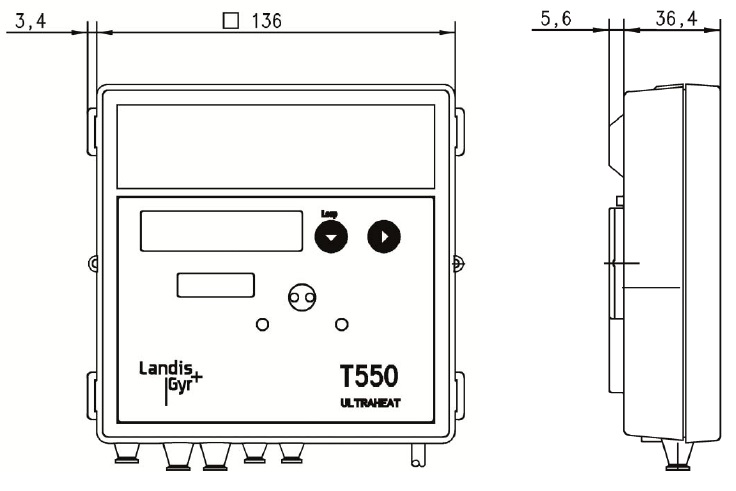

Rozměry počitadla

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%20technika%2C%20rozm%C4%9Bry%20po%C4%8Ditadla

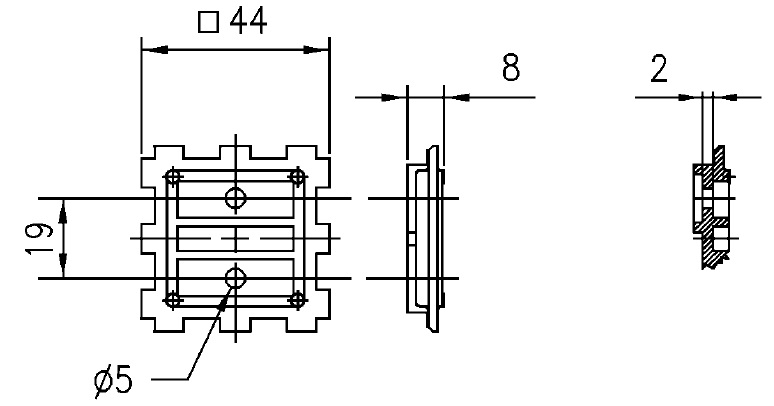

Montážní deska - půdorys a řev

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%20technika%2C%20mont%C3%A1%C5%BEn%C3%AD%20deska

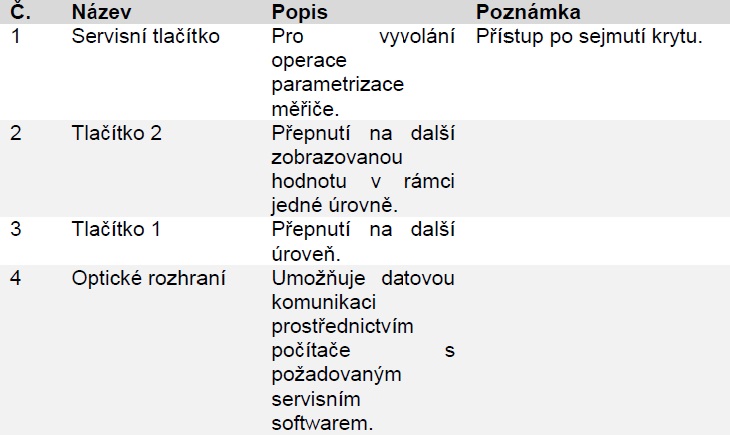

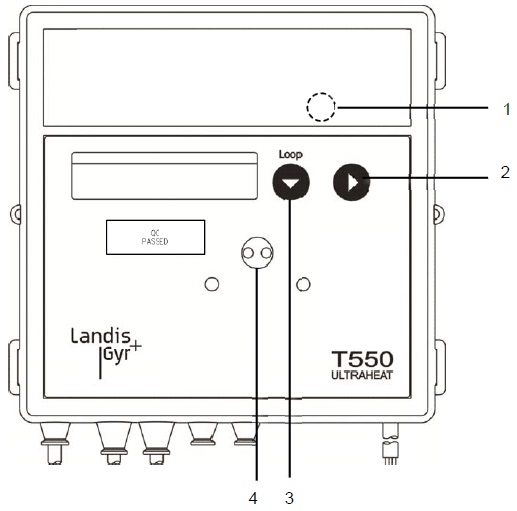

Ovládací prvky

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%20technika%2C%20ovl%C3%A1dac%C3%AD%20prvky

ultrazvukov%C3%BD%20m%C4%9B%C5%99i%C4%8D%20tepla%2C%20ultraheat%20t550%2C%20UH50%2C%20landis%2Bgyr%2C%20tzb%20technika%2C%20ovl%C3%A1dac%C3%AD%20prvky%20informace

Komunikační rozhraní – Váš přístup k inteligentnímu měření

ULTRAHEAT®T550 umožňuje odečítat data a integrovat je do různých systémů. Drátový nebo bezdrátový M-bus, impulsní nebo radiový – nabízíme širokou škálu komunikačních modulů. Všechny moduly lze snadno dovybavit nebo vyměnit během provozu. Na jeden přístroj jsou k dispozici dva sloty.

  • Bezdrátový M-bus modul (868 MHz)
  • Radiový modul se dvěma (impulsními) vstupy
  • Modul GSM se dvěma impulsními vstupy
  • ZigBee modul
  • Modul GPRS pro připojení 8 měřičů M-bus
  • Impulsní modul, 2 kanály
  • M-bus modul
  • M-bus se dvěma impulsními vstupy
  • Modul proudové smyčky
  • Analogový modul, 2 kanály

Nízké počáteční a provozní náklady

Vaše provozní náklady budou minimální díky použití komponentů odolných proti opotřebení, automatické vlastní diagnostice, detekci chyb a jednoduchému ovládání počítadla. Jednoduchá a rychlá montáž zajišťuje nízké náklady na instalaci.

Minimální investiční náklady a optimální zúročení investic

Použití modulů plug-and-play (nevyžadujících nastavení) jako komunikačního rozhraní, flexibilita dvojice komunikačních modulů v jednom měřiči a otevřenost pro komunikační řešení ostatních výrobců přináší optimální ochranu investic. K nízkým investičním nákladům přispívá i pevná robustní konstrukce založená na komponentech odolných proti opotřebení. Nejsou vyžadovány žádné uklidňující úseky potrubí. Výsledkem je úspora místa a nákladů. ULTRAHEAT® překvapuje v mnoha ohledech.

DuraSurface – přesnost měření

Díky použití DuraSurface zavádíme nové standardy stability měření. Pro tento účel jsou měřiče průtoku do qp 2,5 vybaveny speciálním vnitřním povrchem. Technologie DuraSurface zajišťuje odfiltrování interferujících odrazů v měřicím kanálu již na začátku procesu. Měřič je díky tomu odolnější proti usazování nečistot.

Tato do budoucna směřující inovace zajišťuje přesnost měření a bezúdržbový provoz na mnoho let dopředu.

Kvalita pro Evropu i celý svět

Pro zajištění vysokého kvalitativního standardu každé jednotky jsou všechny měřiče před opuštěním výrobního závodu individuálně testovány. Naše systémy řízení jakosti a ochrany životního prostředí jsou také certifikovány podle managementu kvality ISO 9001 a systému environmentálního managementu ISO 14001.

Náš systém řízení jakosti je navíc uznán Spolkovým fyzikálně technickým ústavem (PTB) podle směrnice EU o měřicích přístrojích.

Tarifní rejstřík: Sazby lze individuálně přizpůsobit

Různé tarifní funkce měřiče ULTRAHEAT®T550 umožňují přizpůsobení individuálním strukturám sazeb. Pro energii, průtok a teplotu přívodního i zpětného potrubí můžete nastavit sazby až se třemi prahovými hodnotami. Možný je také systém se 2 sazbami nebo dálkové ovládání prostřednictvím sběrnice M-bus.

Použitím tarifních funkcí lze stimulovat optimalizaci v sítích dálkového vytápění. Stručně řečeno: flexibilita tarifních funkcí Vám splní každé přání týkající se strukturování cen tepla/chladu v závislosti na sazbách.

Logbook (deník provozu) pro lepší diagnostiku

Na základě deníku provozu lze zaznamenat a pomocí servisního softwaru odečíst až 24 různých událostí. Tím je umožněna diagnóza zřídka se vyskytujících chyb. Události, provozní stavy a změny v měřiči tepla jsou dlouhodobě zaznamenávány a tak je umožněna jednoduchá diagnostika.

Datalogger (datový záznamník): monitorování a analýzy

Na přání dodávaný Datalogger průběžně ukládá naměřené hodnoty. Tyto hodnoty jsou ukládány paralelně pro čtyři časové intervaly (po hodinách, dnech, měsících a letech). Každý z těchto archivů obsahuje až osm kanálů. Naměřené hodnoty lze pomocí servisního softwaru individuálně přiřadit jednotlivým kanálům a později odděleně odečíst. To umožňuje nepřerušené monitorování systému a detailní technickou analýzu provozních stavů systému a provozního režimu měřiče.

Vlastní diagnostika přináší lepší ochranu

Sada bezpečnostních funkcí umožňuje včasnou detekci neoprávněných zásahů a možných problémů v systému. ULTRAHEAT®T550 například také zaznamenává a signalizuje znečištění v systému a poskytuje účinnou detekci neoprávněného zásahu vůči teplotním čidlům. Nesmazatelný deník provozu (Logbook), který je součástí standardní funkcionality, tyto možnosti dokonale doplňuje. Měsíční hodnoty rovněž zvyšují věrohodnost a sledovatelnost naměřených hodnot.

POVINNÉ PŘÍSLUŠENSTVÍ PRO ULTRAHEAT® typ T550 (UH50...) - napájecí moduly

VOLITELNÉ PŘÍSLUŠENSTVÍ PRO ULTRAHEAT® T550 – až dva moduly pro dálkový odečet

voliteln%C3%A9%20p%C5%99%C3%ADslu%C5%A1enstv%C3%AD%20pro%20ultraheat%20t550%20-%20a%C5%BE%20dva%20moduly%20pro%20d%C3%A1lkov%C3%BD%20ode%C4%8Det



Doplňkové parametry

Kategorie: Měřiče tepla DN 15 - DN 500
Hmotnost: 50 kg
délka (mm): 500
? průtok Qp (m3/hod): 150
teplota max. T (°C):
DN (světlost v mm): 150
stavební délka (mm): 500
Qi - minimální průtok (m3/hod) - H:
Qp - trvalý průtok (m3/hod) - H: 150
Qs - maximální průtok (m3/hod) - H: 300
max. tlak MAP (bar): 16
vodorovná a svislá poloha instalace:
schváleno dle MID: ano
vstupy:
výstup:
volitelné výstupy:
otočné počítadlo 360°:
jednotky:
teploměry:
krytí:
baterie: 16-letá
