Ultrazvukový kompaktní měřič tepla a chladu Itron CF ECHO II-15-50-270F/Pt100 - DN50, Qp15 - energie GJ, vč. teplotního čidla

Kód: I.613843413423.GJ
Neohodnoceno
Značka: Itron
37 171,20 Kč / ks 30 720 Kč bez DPH

Kompaktní ultrazvukový měřič tepla a chladu Qp 15 m3/h, přírubové připojení, energie GJ, vč. teplotního čidla

Detailní informace

Jsme autorizovaný distributor Bmeters
Jsme autorizovaný distributor Bmeters pro ČR
u dalších značek jsme odborným distributorem.
Specialista v oboru od 2006
Specialista v oboru od 2006
s vodoměry a měřiči tepla. Spolupracujeme s předními výrobci a dodavateli.
Prodáno více jak 1.000.000 měřidel
Prodáno více jak 1.000.000 měřidel
a namontováno do více jak 5.000 bytových domů v ČR.

Detailní popis produktu

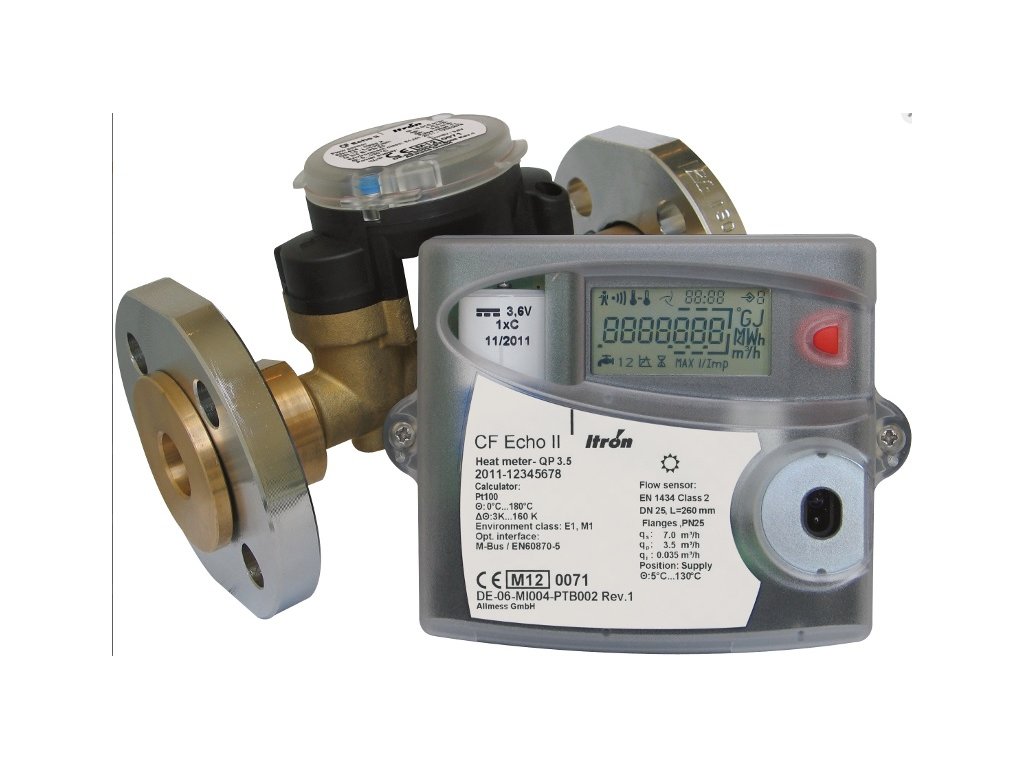

Kompaktní ultrazvukový měřič tepla a chladu CF ECHO II, Itron, Qp 15 m3/h, přírubové připojení.

CF ECHO II je kompaktní měřič tepla a chladu řady CF společnosti Itron tvořený vyhodnocovací jednotkou a ultrazvukovým průtokoměrem. Výrobní řada zahrnuje měřiče s jmenovitým průtokem Qp 0,6 – Qp 15 m3/h (DN 15 – DN 50). Měřiče se vyznačují vysokou dynamikou, přesností v celém měřícím rozsahu, spolehlivostí a metrologickou stálostí. Variabilita provedení průtokoměrů pro jednotlivá Qp.

Přínos bezdrátového řešení měřiče tepla a chladu

  • Vynikající metrologie
  • Vyspělé funkce
  • Snadná instalace
  • Rychlý odečet dat
  • Předvybavení pro komunikace

MID schválení typu DE-06-MI004-PTB002

Aplikace měřiče tepla a chladu

Vytápění, chlazení, kombinované vytápění a chlazení, instalace vratné přívodní potrubí, horizontální - vertikální bez vlivu na přesnost měření.

meric-tepla-a-chladu-cf-echo-ii-itron-Qp-0,6-15 m3-h-tzb-technika-zapojeni

Přínosy měřiče tepla a chladu

  • Přesné měření nízkých i vysokých průtoků
  • Snadný odečet
  • Předvybavení pro komunikaci

Provedení měřičů tepla a chladu dle norem

  • MID 2004/22EC , modul B+D
  • Třída přesnosti 2 dle CSN EN 1434
  • Třída prostředí C dle CSN EN 1434
  • OIML R75
  • Třída přesnosti „C“ dle PTB
  • SP Test ≤ -2%

Vyspělé funkce měřičů tepla a chladu

CF ECHO II poskytuje řadu vyspělých funkcí jako dvojitý tarif, registraci špičkových parametrů atd., ale i vyspělou diagnostiku případných poruch. Všechna data jsou presentována na ergonomickém, multifunkčním LCD.

Komunikace měřičů tepla a chladu

Plug and Play přídavné komunikační karty umožňují sběr dat v různých odečtových systémech

Multifunkční displej měřiče tepla a chladu

Multifunkční displej měřiče tepla a chladu poskytuje rychlý a jednoduchý přístup k nejdůležitějším fakturačním a provozním ukazatelům i poruchovým hlášením. Data jsou řazena ve 3 smyčkách, ovládání jedním TLAKOVÉ ZTRÁTY tlačítkem (přechod mezi smyčkami stiskem tlačítka na 3 sec)

Komunikační rozhraní měřiče tepla a chladu

CF ECHO II je předvybaven pro instalaci přídavných komunikačních rozhraní. Ta se formou přídavných karet instalují na konektor uvnitř vyhodnocovací jednotky a po připojení jsou měřičem automaticky rozpoznána.

K dispozici jsou tyto přídavné karty:

  • Karta 1: MBUS + pulsní výstup Energie a Objem
  • Karta 2: M-BUS + 2 externí vodoměry
  • Karta 3: Modem + 2 externí vodoměry
  • Karta 4: LON + 2 externí vodoměry
  • Karta 5: Radio + 2 externí vodoměry
  • Karta 6: MBUS + 2 externí vodoměry + napájení z M-BUS
  • Board 7: RS232 + 2 Water Meters pulse input

meric-tepla-a-chladu-cf-echo-ii-itron-Qp-0,6-15 m3-h-tzb-technika-karta-foto

Technická data

 Rozměry kalorimetru

Doplňkové parametry

Kategorie: Měřiče tepla DN 15 - DN 500
Hmotnost: 5 kg
DN (mm): 50
délka (mm): 270
? průtok Qp (m3/hod): 15
? energie kWh / G J / MWh: GJ
teplota T (°): 130
teplota max. trvalá T (°C): 130
teplota max. krátkodobá T (°C): 150
DN (světlost v mm): 50
stavební délka (mm): 270
Qi - minimální průtok (L/hod) - H: 150
Qp - trvalý průtok (m3/hod) - H: 15
Qs - maximální průtok (m3/hod) - H: 30
max. tlak MAP (bar): 25
připojení: přírub
vodorovná a svislá poloha instalace: ano
schváleno dle MID: ano
vstupy: 2x impulsní
výstup: MBUS kabelový
volitelné výstupy: wireless MBUS karta pro komunikaci 868MHz
otočné počítadlo 360°: ano
jednotky: GJ (na objednání lze MWh)
teploměry: Pt 100 (Pt 500)
krytí: IP54
