Levná online komunikace LoRa a online vodoměry LoRa bez potřeby vybudování drahé sítě

LoRa vodoměry SMARTm D s integrovaným RF modulem a NAVÍC s vysokou přesností Q1=10 l/hod–H (R250-H), Q1=16 l/hod–V. Změří téměř vše, rozhodně více, než "klasické" vodoměry.

vodomer-smart-D-maddeo-300x269

Moderní způsob komunikace LoRa nepotřebuje vytvořit drahou páteřní síť pro odečty online vodoměrů. Díky tomu jsou  vodoměry Maddeo  SMARTm D s LoRa modulem vhodné nejen pro velké bytové domy, ale i prakticky pro všechna SVJ, která nechtějí zbytečně investovat do páteřní komunikační sítě pro online odečty. Zároveň tyto neovlivnitelné vodoměry mají vysokou přesnost měření v pásmu nízkých průtoků a a řeší tak rozdíly mezi součtem bytových vodoměrů a patním vodárenským vodoměrem.

Neovlivnitelný vodoměr Maddeo, verze SMARTm D s modulem LoRa, je vhodný i pro přímý prodej instalatérským a montážním firmám. Neovlivnitelný vodoměr SMARTm D totiž po montáži na vodovodní potrubí umí po protečení prvního množství vody provést automatickou aktivaci radiového modulu bez jakéhokoliv odborného nastavení.

Víte, že: Přesnost měření u vodoměru SMARTm D je „téměř“ shodná jako u ultrazvukového principu, ale za „poloviční peníze“ ?

Podle požadavku komunikace vyměňujeme stávající vodoměry za vodoměry Maddeo SMARTm D s RF modulem LoRa nebo s RF modulem WMBUS:

  • bez požadavku sítě a s umístěním hlavních prvků moderní LoRa komunikace (1-2ks) - LoRa modul - pro velké i malé domy a odečty online
  • pochůzkou z chodby domu (komunikace WMBUS) - WMBUS modul
  • online přes internet v případě vytvoření sítě WMBUS - WMBUS modul

RF moduly jsou ve vodoměru integrovány, proto jejich změna po montáži již není možná.

Chcete vědět více, navštivte stránky >>> www.NeovlivnitelnyVodomer.cz <<<

Dálkové odečty vodoměru SMARTm D přes internet ONLINE pomocí RF modulu LoRa

V bytovém domě se pouze umístí  Gateway (o počtu 1-2ks), která zajistí komunikaci s vodoměry LoRa, poměrovýni indikátory LoRa nebo kompaktními měřiči tepla LoRa. Tyto prvky mají síťové napájení o velmi malém příkonu energie (řádově Watty).

Tuto sběrnou síť lze využít pro měřiče tepla LoRa jako jsou poměrové indikátory, teplotní senzory nebo kompaktní měřiče tepla (kompakty). Případně i pro plynoměry a elektroměry, které můžeme dodatečně osadit radiovými moduly wireless LoRa 868MHz. Odečítané hodnoty z měřidel můžete sledovat z pohodlí domova nebo kanceláře v přehledném online prostředí přímo ve Vaší zákaznické administraci.

ONLINE-odecty

Dálkové odečty vodoměru SMARTm D z chodby pomocí RF modulu WMBUS

V tomto případě montujeme vodoměry SMARTm D s modulem WMBUS. Po montáži vodoměru na potrubí a po protečení prvního množství průtoku se radiový modul sám aktivuje pro dálkové odečty. Pomocí dodávané USB antény a jednoduchého programu, který si nainstalujete do Vašeho počítače s win.maddeo-odecty-z-chodby. Poté můžete jednoduše provádět odečty pochůzkou po společným prostorách bytového domů. Tuto variantu lze kdykoliv rozšířit na odečty ONLINE přes internet.

sestavy-pc-usbmodem

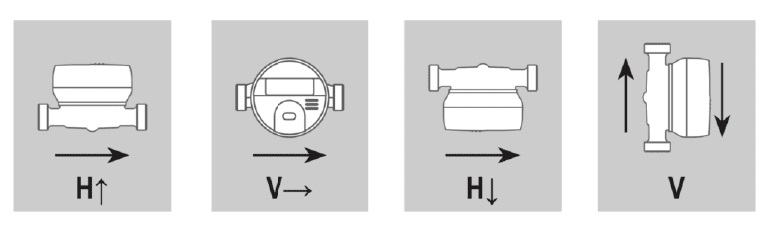

Montážní polohy neovlivnitelného vodoměru

maddeo-povolene-montazni-polohy-vodomeru

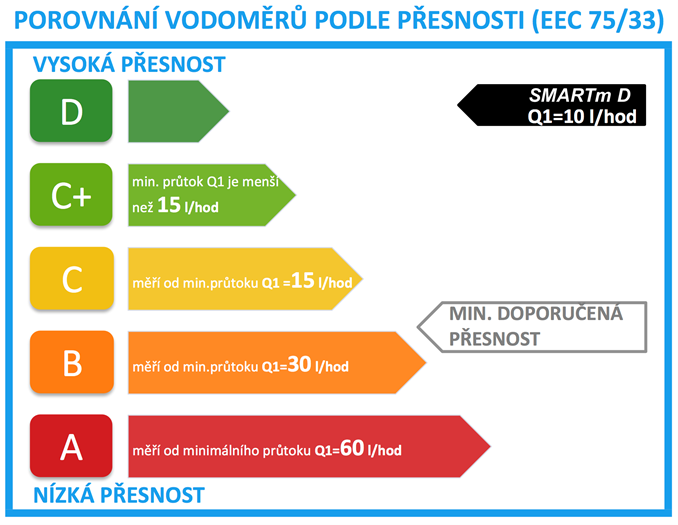

Přesnost neovlivnitelného vodoměru

  • přesnost až 4x vyšší ve svislé poloze než používané vodoměry, Q1=16 l/h
  • přesnost vyšší než  metr. tř. C (dle EHS) v horizontální poloze, Q1=10 l/h, tedy až 6x přesnější

energeticka-trida-presnosti-vodomeru

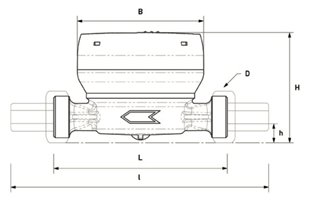

Rozměry

  • H=73 mm
  • B=85mm
  • L=110 (80,130) mm

rozmery-vodomeru-smartm-d

Výhody přesného neovlivnitelného vodoměru SMARTm D:

  • Elektronický vodoměr s digitálním číselníkem
  • Ve své konstrukce neobsahuje magnetickou spojku
  • Velmi vysoká přesnost měření Q1=10l/hod-H, Q1=16 l/hod-V
  • Ve vertikální poloze získáte 4x vyšší přesnost než je běžná, v horizontální až 6x vyšší
  • Integrovaný radiový modul, indukční snímání
  • Pro stavební délku 110mm, ale i pro 80mm, s odolností IP 68
  • Otočný číselník o 360 °C
  • Paměť naměřených hodnot, alarmy (zpětný průtok, úniky,..)
  • Nízká stavební výška předurčuje použití i pro problematická místa z hlediska prostoru
  • Už žádné předělávání rozvodu kvůli přesnosti vodoměru

>>> technický list vodoměru SMARTm D <<<

Jak to je s třídami přesnosti (D,C,B,A) u vodoměrů dle EHS ?

Pozn. 1: Je vhodné vědět, že z hlediska metrologie dříve existovaly 4 třídy přesnosti vodoměrů, a to nejméně přesná třída A, následuje B, C a nejvíce přesnou třída D (dle EEC 75/33).

A protože jsou tyto třídy přesnosti často využívány a prakticky zažity při porovnávaní vodoměrů, něco málo si připomeneme:

Nejméně přesnou je třída A (min. průtok od 60l/hod) – prakticky většina dřívějších vodoměrů s touto přesností začínala.

Nejčastější třídou byla a je B (min. průtok od 30l/hod) – je dávno překonaná. A proto doporučení je i tuto třídu přeskočit a nahradit za přesnější vodoměr.

Třída C (min. průtok od 15l/hod) – už několik let se na trhu objevují vodoměry, který se svými parametry blíží této třídě, nebo ji splňují. Navíc tyto vodoměry už dokáží o mnoho lépe měřit i v pásmu nízkých průtoků, a tak minimalizovat neměřené průtoky vody. Pokud si pořídíte vodoměry s těmito parametry, budete mít osvědčený nástroj pro snížení nežádoucích rozdílů mezi patním vodoměrem a součtem bytových vodoměrů. “Rozdíl v náměrech” je také největší problém, který zbytečně může prodražovat vodu, a zbytečně se s ním potýkají správci domů.

Třída D – prakticky se jedná o třídu, kterou splňují pouze ultrazvuková měřidla, ultrazvukové vodoměry, které jsou v současné době na hraně cenové dostupnosti, ale s dlouhodobého hlediska jsou výhodné. Volbou této třídy uděláte nejvíce z pohledu technických možností dostupných technologií.

Pozn. 2: Hodnoty v závorkách vyjadřují zaručený minimální průtok při nominálním průtoku Qn=1,5 m3/hod, například v horizontální poloze. Je nutné si uvědomit, že mechanický vodoměr má v horizontální poloze přesnost vyšší než ve vertikální, v které se projevuje vyšší tření.
